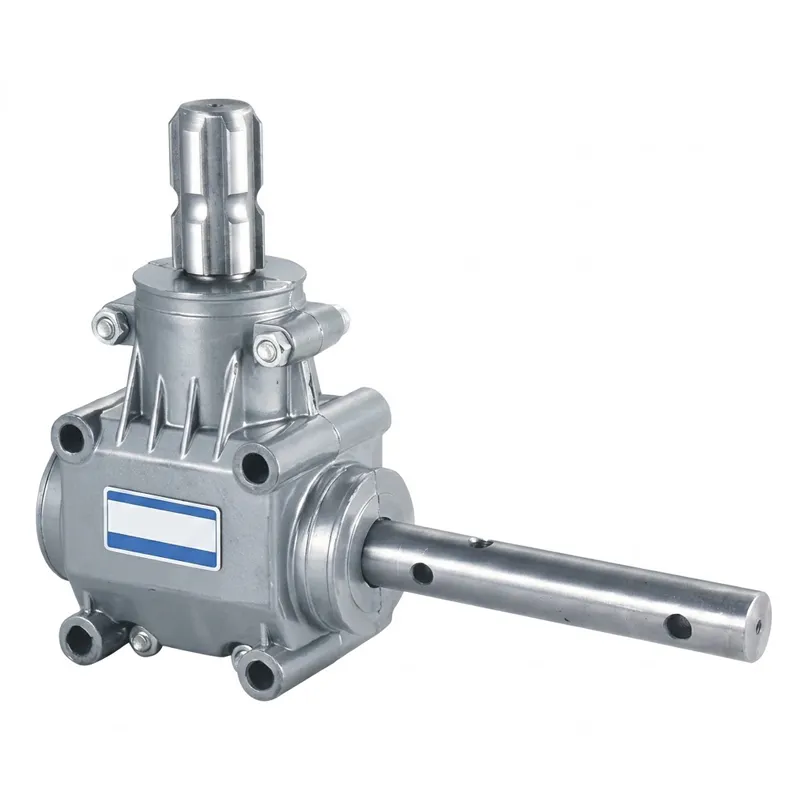

EP-1:1 傳動比 10馬力 540轉/分 鋁製齒輪箱
EP-1:1 傳動比 10 匹馬力 540 轉/分鋁製齒輪箱是一款緊湊型直角錐齒輪箱，專為以標準動力輸出軸 (PTO) 轉速運轉的農業機械而設計。壓鑄鋁製齒輪箱外殼可將總重量保持在 4 公斤左右——與鑄鐵同類產品相比，這在操作員需要在季節性作業週期中頻繁更換農具時具有顯著優勢。
該裝置採用模數 4.5 規格的 15/15 齒錐齒輪組設計，實現了完美的 1:1 傳動比，這意味著農具軸的旋轉速度與拖拉機動力輸出軸 (PTO) 的旋轉速度相同——在標準條件下正好為 540 轉/分鐘。

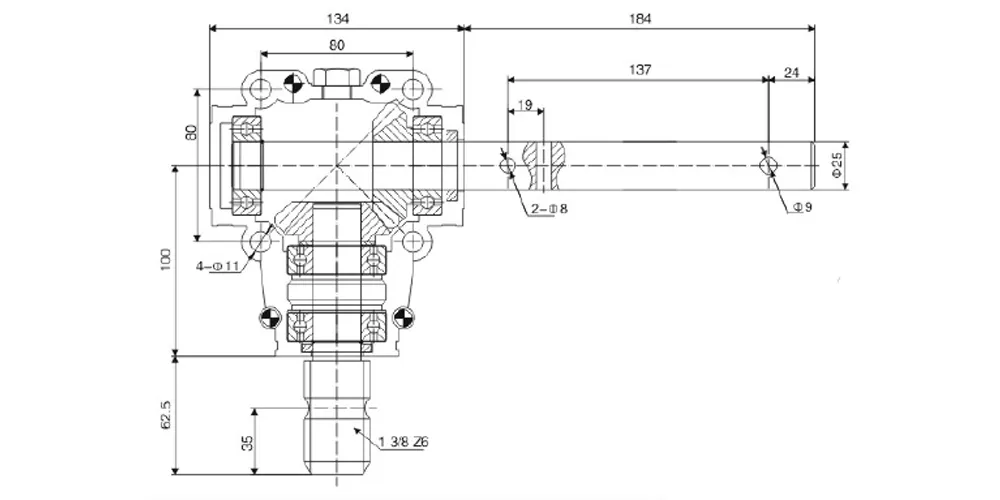

其緊湊的尺寸（寬 134 毫米，長 184 毫米，螺栓孔距為 80×100 毫米）簡化了現有農機具框架的改裝和鋁製變速箱更換。四個 M11 安裝孔可提供牢固且抗震的連接。
農業動力傳輸
EP-1:1 傳動比 10馬力 540轉/分 鋁製齒輪箱
一款堅固耐用、經過實地驗證的產品 鋁製變速箱 專為要求苛刻的 PTO 驅動農業應用而設計——可實現精確的 1:1 動力重定向，重量輕，使用壽命長。
快速規格
- 模型： EP-1:1 / HC-RV012
- 齒輪比： 1:1
- 功率等級： 10馬力
- 額定輸入速度： 540 轉/分
- 齒數（小齒輪/大齒輪）： 15 / 15
- 模組： 4.5
- 輸入/輸出軸： 1-3/8 Z6（6齒花鍵）
- 淨重： 4公斤
- 外殼材料： 壓鑄鋁合金
- 齒輪類型： 錐齒輪，直角驅動
鋁製齒輪箱技術參數
| 鋁製齒輪箱參數 | 規格 |
|---|---|
| 型號/貨號 | EP-1:1 鋁製齒輪箱 |
| 齒輪比 | 1:1 |
| 齒數（小齒輪/大齒輪） | 15 / 15 |
| 模組 | 4.5 |
| 額定功率 | 10 馬力（7.46 千瓦） |
| 額定輸入速度 | 540 轉/分 |
| 輸入/輸出軸類型 | 1-3/8 Z6（6齒花鍵，符合ASABE/ISO 500標準） |
| 驅動類型 | 直角錐齒輪 |
| 房屋材料 | 壓鑄鋁合金 |
| 整體尺寸（長×寬×高） | 184 毫米 × 134 毫米 × 100 毫米（約） |
| 輸入軸長度 | 137毫米 |
| 輸出軸直徑 | 直徑 25 毫米 |
| 螺栓圓圖案 | 80 毫米 × 100 毫米，4 個直徑 11 毫米的孔 |
| 潤滑 | 油浴飛濺潤滑 |
| 淨重 | 4公斤 |
| 品質標準 | ISO 9001:2015認證製造 |
正在尋找完整的農業變速箱產品線？ 瀏覽我們全系列與 PTO 相容的直角和直列式驅動器。
鋁製齒輪箱的五大主要產品優勢
輕質鋁合金外殼
這款壓鑄模型重量僅 4 公斤。 鋁製變速箱 機殼的加固顯著降低了農具框架上的懸掛重量。操作人員無需花費太多時間調整平衡配重，並且在整個作業季中，連接桿的磨損也更低。
通用 1-3/8 Z6 花鍵接口
業界標準的六花鍵軸連接可直接與市場上幾乎所有類型的動力輸出軸 (PTO 軸) 配合使用，從而消除專有適配器成本，並使經銷商和最終用戶都能輕鬆實現跨品牌相容性。
精密 1:1 錐齒輪組
4.5模數的15/15齒匹配斜齒輪對可實現真正的1:1傳動比精度和極小的齒隙公差。穩定的輸出轉速意味著執行機構的運行時間可預測——這對於種子計量驅動裝置和化學品注入設備至關重要，因為這些設備的流量取決於軸的轉速。
適用於長時間運轉的油浴潤滑
內部飛濺潤滑系統無需外部油路或油泵即可持續潤滑錐齒輪齒面和軸承。即使在澳洲糧食種植和巴西甘蔗收割等常見的高溫環境下，此獨立式系統也能在持續 540 轉/分鐘的轉速下保持油膜厚度。
直接取代幾何形狀
134×184 毫米的本體尺寸和 80×100 毫米的四孔安裝孔位與廣泛使用的原廠安裝模板相匹配，因此裝置安裝簡單。 鋁製變速箱更換 在老舊的農具框架上，無需焊接、鑽孔或製造客製化支架，即可將停機時間縮短至一小時以內（在現場條件下）。
鋁製變速箱的工作原理
動力透過 1-3/8 Z6 花鍵輸入軸進入裝置，該輸入軸透過匹配的傳動裝置直接連接到拖拉機的動力輸出軸聯軸器。 動力輸出軸 組件中，輸入軸驅動精密加工的直齒錐齒輪（15齒，模數4.5）。此錐齒輪與安裝在輸出軸上的相同錐齒輪（同樣為15齒）以90度角嚙合。由於兩個齒輪的齒數相同，因此傳動比為1:1：輸入軸每旋轉一周，輸出軸也會旋轉一周。在額定轉速540轉/分的運轉範圍內，扭力傳遞過程中滑移和傳動比偏差極小。
錐齒輪副安裝在密封的壓鑄殼體內。 鋁製變速箱殼體油箱內設有註油口，可在內部油底殼注入適量的齒輪油。齒輪旋轉時，油浴潤滑系統會持續潤滑齒輪的兩側齒面和內軸承滾道。即使在長時間的田間作業中，也能確保工作溫度遠低於油品劣化閾值。軸出口處的密封唇形密封圈可防止油液滲漏到機具框架或動力輸出軸上，同時也能阻擋灰塵、作物殘茬和水分等常見於農業環境中的物質進入。
對於許多農具設計而言，直角驅動配置至關重要。在這些設計中，旋轉動力源（曳引機動力輸出軸）沿著縱向運行，而作業工具（例如撒佈盤、割草機刀軸或螺旋鑽葉片）則需要繞橫向或偏置軸旋轉。緊湊的機身意味著可以在狹小的農具框架內實現這些方向改變，而無需進行笨拙的皮帶或鏈條佈線，從而降低整體傳動系統損耗，並使維護更加便捷。 如何清潔鋁製變速箱 正確保養齒輪箱很簡單：排空廢油，用乾淨的齒輪油快速沖洗，加註至油位標記處，並每年檢查軸封。
鋁製齒輪箱的材料和結構
外殼採用高壓鑄鋁合金－與汽車變速箱殼體所用材料相同，因為汽車變速箱殼體對重量強度比要求極高。與灰鑄鐵相比，壓鑄鋁合金的密度大約低60-65%，導熱性更佳（有助於散發齒輪嚙合產生的摩擦熱），並且在潮濕的現場環境中具有固有的耐腐蝕性，無需額外的保護塗層。
內部齒輪採用滲碳合金鋼加工而成，形成堅硬耐磨的齒面，同時齒輪芯保持韌性，能夠吸收突發載荷峰值帶來的衝擊——例如旋轉切割刀片撞擊埋地岩石或擴張螺旋鑽遇到壓實土塊等實際工況。軸採用中碳鋼車削而成，並在軸承座和花鍵部分進行精密研磨。滾動軸承（根據軸的位置，採用單列角接觸軸承或深溝球軸承）承受錐齒輪在扭矩傳遞過程中產生分離力時產生的徑向和軸向負荷分量。所有內部鋼製部件在組裝前均經過磷化和浸油處理，以在儲存和運輸過程中提供基本的防腐蝕保護。
軸封採用丁腈橡膠 (NBR) 唇形密封件，與礦物基極壓齒輪油和大多數多級潤滑油相容。鑄件本身在殼體外表面設有整體式散熱片，這種巧妙而有效的被動冷卻設計在哥倫比亞、巴西和撒哈拉以南非洲等氣候溫暖的地區尤為重要，因為這些地區的環境溫度可能在長時間作業期間超過 35°C。 鋁製變速箱殼體 此外，由於在安裝介面使用了合適的隔離墊片，因此安裝在鋼製農具框架上時，整體組件能夠抵抗電偶腐蝕。
鋁製齒輪箱的應用場景
🌾 旋轉式割草機和割草機
1:1 的傳動比可保持大多數旋轉式割草機製造商規定的 540 轉/分鐘的刀尖轉速。適用於英國、澳洲和美國中西部農場的草坪、灌木和輕度矮樹叢清理工作。
🌱 肥料和石灰撒佈器
旋轉圓盤撒播機依靠可預測的軸轉速來實現精確的撒播模式。鋁製直角齒輪箱可將圓盤保持恆定的 540 轉/分轉速，確保產品在荷蘭、加拿大和韓國的田地中均勻分佈。
🌀 穀物螺旋輸送機和輸送機
許多農用規模的穀物螺旋輸送機驅動裝置採用直接式 540 轉/分 1:1 的輸入傳動比。該裝置的緊湊型機身 鋁製變速箱 可安裝在標準螺旋輸送機頭殼體內，不會增加機器的整體佔地面積，這對巴西和哥倫比亞的穀物處理作業來說非常重要。
💧水泵驅動裝置
田間灌溉幫浦組通常採用動力輸出軸（PTO）驅動的離心幫浦。直角錐齒輪驅動裝置使泵浦葉輪軸垂直於拖拉機運作—這在澳洲和中東的灌溉系統中至關重要，因為泵浦需要橫向安裝在拖拉機旁邊，以便與灌溉渠道或樞軸架配合使用。
🚜播種機和植機驅動裝置
精密播種機和行間作物播種機採用軸驅動計量輥，其轉速必須與動力輸出軸 (PTO) 的轉速精確成比例。該裝置精確的 1:1 輸出無需額外購買比例校正裝置即可進行種子校準設置，從而簡化了從油菜到玉米等各種行距和種子類型的設置。
監理合規與標準
農業 動力傳輸部件 在主要市場，產品須符合安全和性能標準。了解這些要求有助於買家在進口或現場部署前確認產品適用性。
🇺🇸 美國 — ASABE S291 與 OSHA
美國農業與生物工程師學會 (ASABE) 標準 S291 定義了 1-3/8 英吋 6 齒花鍵動力輸出軸 (PTO) 的規格。美國職業安全與健康管理局 (OSHA) 29 CFR 1928.57 要求農場上的旋轉 PTO 零件必須加裝防護罩。本裝置的密封外殼設計與適當的 PTO 傳動軸防護罩配合使用時，符合防護要求。
🇪🇺 歐盟 — 機械指令 2006/42/EC
歐盟機械指令 2006/42/EC 要求農業動力輸出軸傳動系統和變速箱必須符合基本的健康和安全要求。本裝置所使用的動力輸出軸聯軸器尺寸符合 ISO 500 標準。在歐盟境內銷售的農機具系統必須帶有 CE 標誌，且 1-3/8 Z6 介面符合 ISO 500-1 聯軸器標準。
🇦🇺 澳洲/紐西蘭 — AS 2868
澳洲標準 AS 2868 規定了農用拖拉機和自走式機械動力輸出軸的防護裝置。農具變速箱必須與經認證的傳動軸防護系統相容。該裝置的標準花鍵介面可安裝符合 AS 標準的伸縮式動力輸出軸防護罩，這些防護罩可從當地農機供應商購買。
🇧🇷 巴西 — ABNT NBR 16690
巴西農業機械動力輸出軸（PTO）安全技術標準ABNT與ISO 500聯軸器尺寸基本一致。進口商在將設備引入巴西市場時，也必須遵守INMETRO關於機械動力傳輸零件的技術法規。該裝置的ISO相容介面簡化了認證流程。
🇰🇷 韓國 — KS B 6030
韓國標準KS B 6030涵蓋了農用拖拉機的動力輸出軸連接。其尺寸與ISO 500標準一致，這意味著這款鋁製直角變速箱中使用的1-3/8 Z6軸型可直接應用於韓國農機具，並符合當地產業要求。
關於我們 - 鋁製齒輪箱製造商
憑藉著十餘年的機械工程專業經驗，我們專注於工業和農業傳動系統的設計和製造。我們的產品範圍涵蓋農業齒輪箱、蝸輪減速器、行星齒輪傳動裝置、動力輸出軸、液壓缸、齒輪、鏈條和馬達——所有產品均在通過 ISO 9001:2015 認證的品質管理系統下生產。
我們可使用多種材料，包括球墨鑄鐵、鑄鐵、鑄鋼、精密鑄鋼和鑄鋁，以便能夠根據每種應用的重量、腐蝕和負載要求選擇合適的殼體材料。客製化齒輪輪廓、非標準軸尺寸和客製化組裝配置均在我們的服務範圍內。我們的內部加工中心可在同一屋簷下完成齒輪切割、軸車削、孔精加工和組裝，確保每個生產批次的可追溯性。這種端到端的能力使我們成為您理想的一站式合作夥伴。 鋁製齒輪箱製造商 要求和更廣泛的 動力傳輸部件 採購。
工作坊
相關產品及系統相容性
動力輸出軸驅動軸
我們的 動力輸出軸 此系列產品經過精心設計，可直接連接至這款鋁製變速箱的 1-3/8 Z6 花鍵接口，無需任何轉接器。伸縮軸選項可適應各種掛鉤到農具的距離，並提供符合 CE/ASABE 標準的傳動軸保護裝置與之配套。從單一供應商訂購變速箱和動力輸出軸，無需猜測介面相容性，並可縮短交貨時間——對於為車隊配備設備的經銷商而言，這無疑是一站式供應的真正優勢。
農業齒輪箱選型
除了這個 1:1 的單位之外， 農業齒輪箱 產品目錄涵蓋 1.5:1 到 4:1 的各種傳動比，包括直角式和直列式兩種配置，以及鑄鐵、鋼和鋁合金材質的殼體。無論您需要用於重型圓盤耙的高扭力倍增器，還是用於專業園藝機械的緊湊型裝置，我們都能提供匹配的變速箱。從同一製造商採購整個系統——變速箱、動力輸出軸和安裝硬體——可以簡化商用機械進口商和 OEM 農機製造商的供應商管理和品質追溯流程。
常見問題解答
在英國耕地上進行高強度季節性作業時，如果將這台鋁製變速箱安裝在 540 PTO 拖拉機上，我應該多久保養和更換一次齒輪油？
對於季節性高強度使用——例如英國收割季期間連續數日進行旋轉式割草或撒播作業——我們建議在首次運行 50 小時後進行首次換油，以清除齒輪嚙合磨合期內產生的細小金屬顆粒。之後，每年或每運轉 200 小時（以先到者為準）更換一次 80W-90 礦物齒輪油即可。
在巴西和哥倫比亞漫長的夏季收割期間，這種鋁製變速箱在散熱方面與鑄鐵農業變速箱的替代品相比如何？
鋁的導熱係數大約是鑄鐵的四倍，因此齒輪摩擦產生的熱量會更快地通過殼體壁散發到周圍空氣中。在巴西甘蔗或哥倫比亞高地咖啡的採收過程中，由於採收期間環境溫度經常超過32°C，這種差異就顯得特別重要。
荷蘭和韓國的農業經銷商如何從單一供應商購買完整的配套傳動系統（動力輸出軸、鋁製變速箱和安裝硬體），以簡化進口物流？
經銷商若想整合出貨並簡化多供應商採購流程，可以從單一製造商採購整套動力傳動系統，包括相容的動力輸出軸組件、這款鋁製直角變速箱以及配套的安裝硬體。單一來源採購意味著批次級品質文件齊全，所有配套部件的尺寸公差一致，並且售後技術支援問題只需聯繫一個聯絡人。
編輯：PXY
