Motor DC EP-15-30W — Siri Magnet Kekal Kuasa Sederhana (20W & 25W)
Siri EP-15-30W memberikan peningkatan praktikal dalam tork output berbanding keluarga motor 6–10 W yang lebih kecil sambil kekal cukup padat untuk reka bentuk mesin yang terhad ruang. Model 20 W (K3GN20-90□) beroperasi pada bekalan DC 90 V dan mencapai 2800 RPM di bawah beban undian dengan tork aci 0.70 kg·cm — padanan yang berguna untuk sistem bas DC 90 V yang biasa dalam aplikasi utama yang dibaiki yang dibekalkan kilang merentasi pemasangan perindustrian Eropah dan Amerika Utara. Model 25 W (K3GN25-12□ dan K3GN25-24□) melanjutkan pilihan voltan kepada 12 V dan 24 V DC, melayani platform berkuasa bateri dan sistem automasi voltan rendah di mana tork yang lebih tinggi iaitu 0.80–0.87 kg·cm pada beban diperlukan daripada bekalan mudah alih atau berkuasa bas DC.

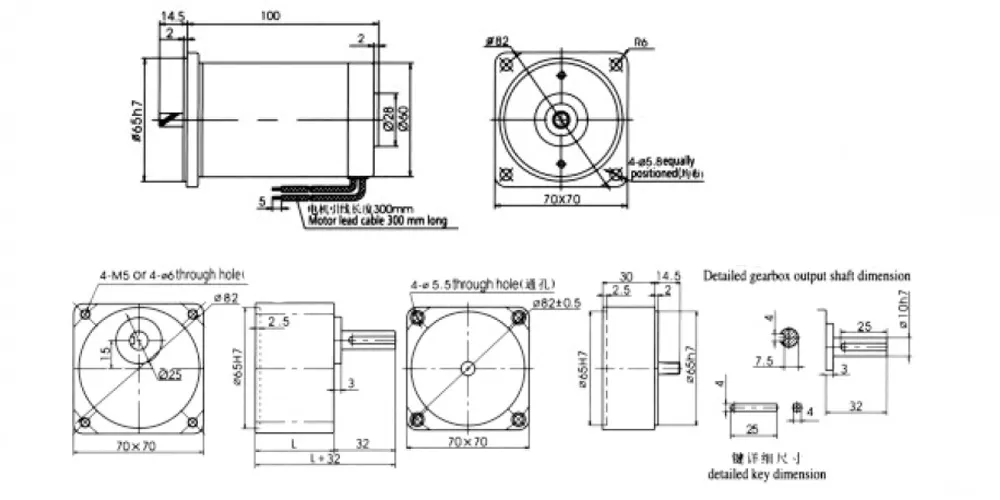

Ketiga-tiga model berkongsi bebibir pelekap 70×70 mm dengan lubang tembus 4×M5 atau 4×ø6, diameter badan motor ø82 mm dan penarafan hayat berus 3000 jam yang konsisten. Berat motor ialah 1.0 kg merentasi siri ini, memberikan pereka sistem bajet jisim yang boleh diramal apabila mengira inersia dipasang atau kapasiti beban kurungan.
Motor DC EP-15-30W — Siri Magnet Kekal Kuasa Sederhana (20W & 25W)

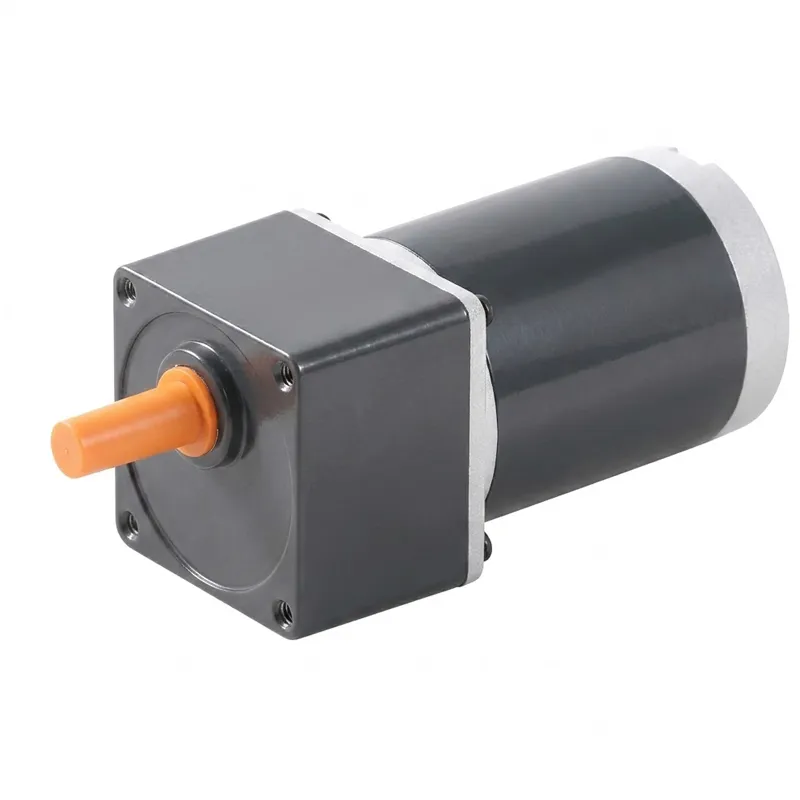

EP-15-30W ialah kuasa sederhana motor dc magnet kekal siri yang meliputi tahap output 20 W dan 25 W merentasi pilihan voltan bekalan 12 V, 24 V dan 90 V. Ditempatkan dalam badan pelekap muka 70×70 mm, ini motor dc Siri ini meningkatkan reka bentuk tugas ringan yang padat untuk memberikan tork aci yang lebih tinggi dan kapasiti beban mampan yang diperlukan oleh peralatan pemakanan, pemacu perubatan, jentera pengeluaran automatik dan platform mudah alih berkuasa bateri merentasi pasaran perindustrian global.
Ciri-ciri Motor — Siri EP-15-30W
Jadual di bawah merangkumi ketiga-tiganya motor dc model dalam siri EP-15-30W. Parameter tanpa beban mewakili keadaan larian bebas pada voltan undian; parameter beban diukur pada kuasa output undian. Semua model mempunyai penarafan hayat berus 3000 jam di bawah keadaan tugas biasa. Tatal secara mendatar pada mudah alih untuk melihat semua lajur.
| Model | Voltan (V) | Kuasa (W) | Kelajuan Tanpa Beban (RPM) | Arus Tanpa Beban (A) | Kelajuan Beban (RPM) | Tork (kg·cm) | Arus Beban (A) | Kehidupan Berus (H) | Berat (kg) |
|---|---|---|---|---|---|---|---|---|---|
| K3GN20-90□ | 90 | 20 | 3150 | 0.2 | 2800 | 0.70 | 0.50 | 3000 | 1.0 |
| K3GN25-12□ | 12 | 25 | 3300 | 1.0 | 3000 | 0.80 | 3.50 | 3000 | 1.0 |
| K3GN25-24□ | 24 | 25 | 3200 | 0.5 | 2800 | 0.87 | 1.60 | 3000 | 1.0 |
Tork pada beban yang dinilai dalam kg·cm. Semua nilai elektrik pada voltan yang dinilai. Jangka hayat berus di bawah keadaan operasi tugas biasa.
Spesifikasi Kotak Gear — Siri 3GN
Kotak gear spur siri 3GN dipasang terus pada bebibir motor 70×70 mm dan melanjutkan julat kelajuan output dan tork EP-15-30W motor dc merentasi spektrum aplikasi yang luas. Tiga pilihan panjang kotak gear meliputi julat nisbah rendah, sederhana dan tinggi; kotak gear perantaraan tambahan (3GN10X) mengendalikan peringkat nisbah perantaraan tertentu. Semua dimensi dalam mm; berat dalam kg.
| Jenis Kotak Gear | Julat Nisbah Pengurangan | Panjang L (mm) | Berat (kg) |
|---|---|---|---|
| 3GN Spur | 3GN3K–GN15K | 32 | 0.38 |
| 3GN Spur | 3GN18K–GN50K | 42 | 0.47 |
| 3GN Spur | 3GN60K–GN200K | 42 | 0.52 |
| Pertengahan (3GN10X) | 3GN10X | 30 | 0.38 |
Tork yang Dibenarkan — Kotak Gear 3GN□K dengan K2D10-24□ (Julat Nisbah Rendah: 3–50)
| Model | Parameter | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K2D10-24□ | Kelajuan Output (r/min) | 1067 | 889 | 640 | 533 | 427 | 356 | 320 | 256 | 213 | 178 | 160 | 128 | 107 | 89 | 80 | 64 |
| Benarkan. Tork (N·m) | 0.21 | 0.25 | 0.34 | 0.41 | 0.52 | 0.62 | 0.69 | 0.86 | 1.03 | 1.24 | 1.24 | 1.56 | 1.87 | 2.24 | 2.49 | 3.11 | |
| Benarkan. Tork (kgf·cm) | 2.1 | 2.6 | 3.5 | 4.2 | 5.3 | 6.3 | 7.0 | 8.8 | 10.5 | 12.6 | 12.6 | 15.9 | 19.1 | 22.8 | 25.4 | 31.7 |
Tork yang Dibenarkan — Kotak Gear 2GN□K (Julat Nisbah Tinggi: 60–200)
| Model | Parameter | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|
| K2D10-24□ | Kelajuan Output (r/min) | 53 | 43 | 36 | 32 | 27 | 21 | 18 | 16 |
| Benarkan. Tork (N·m) | 3.38 | 4.22 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | |
| Benarkan. Tork (kgf·cm) | 34.5 | 43.1 | 50 | 50 | 50 | 50 | 50 | 50 |
Had tork yang dibenarkan pada 4.90 N·m (50 kgf·cm) untuk nisbah 90–200 dalam kotak gear nisbah tinggi 2GN□K disebabkan oleh had struktur kotak gear. Model kotak gear 2GN□K digunakan untuk nisbah 60–200.
Lima Kelebihan Utama Motor DC EP-15-30W
① Tork Lebih Tinggi pada Input Kuasa Sederhana
Pada input 20–25 W, siri EP-15-30W menghasilkan tork aci 0.70–0.87 kg·cm pada beban terkadar — jauh melebihi 0.35 kg·cm yang dihantar oleh motor 10 W dalam keluarga yang sama. Ruang kepala tork ini berguna secara langsung dalam aplikasi di mana geseran beban, inersia pecutan atau keadaan beban lampau sekejap-sekejap memerlukan motor dengan kapasiti tork berterusan tulen melebihi penarafan kuasa papan namanya.
② Model 90V untuk Sistem Bas DC Perindustrian
K3GN20-90□ beroperasi pada 90 V DC — voltan bas biasa dalam pemacu yang dibekalkan kilang dan litar tambahan mesin CNC. Pada 90 V, arus undian jatuh kepada hanya 0.50 A, yang membolehkan operasi langsung daripada bekalan kuasa utama kecil yang diperbetulkan tanpa peringkat pemacu DC arus tinggi. Ini menjadikan model 90 V pilihan utama dalam persekitaran binaan panel perindustrian Eropah dan Amerika Utara di mana pengawal kelajuan 90 V DC telah diseragamkan.
③ Liputan Nisbah Kotak Gear Lebar (3:1 hingga 200:1)
Kotak gear spur siri 3GN melanjutkan julat kelajuan output yang boleh digunakan dari 16 RPM pada 200:1 sehingga 1067 RPM pada 3:1. Dengan tork kotak gear yang dibenarkan mencapai 3.11 N·m pada nisbah 50:1 daripada hanya bekalan 24 V, ini motor dc tork tinggi dan kombinasi kotak gear merangkumi sebahagian besar keperluan pemacu tork tinggi berkelajuan perlahan dalam automasi perindustrian ringan tanpa peringkat pendaraban tork tambahan.
④ Antara Muka Pemasangan 70×70 mm yang Dipiawaikan
Permukaan bebibir tetap 70×70 mm dengan corak 4-bolt mencipta antara muka pelekap piawai yang dikongsi merentasi keseluruhan keluarga kotak gear motor 3GN. Kerangka mesin yang dibina mengikut piawaian pelekap ini menerima sebarang konfigurasi nisbah motor-kotak gear sebagai perubahan tambahan — memudahkan pengurusan varian produk dan pengubahsuaian lapangan tanpa reka bentuk semula mekanikal apabila keperluan aplikasi berubah.
⑤ Operasi Dwiarah — Pembalikan Kekutuban Mudah
Arah putaran dalam hal ini motor dc magnet kekal suis siri dengan membalikkan kekutuban pada wayar bekalan — positif merah untuk CW, positif hitam untuk CCW seperti yang dilihat dari aci output. Pemacu jambatan-H atau geganti DPDT menyediakan fungsi ini dengan isyarat logik tunggal, menjadikan dwiarah pemacu motor dc pelaksanaan mudah tanpa elektronik servo khusus atau maklum balas pengekod dalam aplikasi gelung terbuka.
Prinsip Kerja Motor DC — Apa yang Membuat Siri Ini Berfungsi
Yang prinsip kerja motor dc mengawal siri EP-15-30W ialah asas elektromagnet yang sama yang mendasari semua motor magnet kekal berus: konduktor angker pembawa arus dalam medan magnet statik mengalami daya (daya Lorentz) yang menghasilkan putaran aci. Dalam reka bentuk magnet kekal, medan stator ditetapkan oleh magnet itu sendiri — tiada belitan medan untuk mengujakan, melaraskan atau membekalkan arus secara berasingan. Penyederhanaan ini bermakna bahawa pengawalaturan kelajuan di bawah beban yang berbeza-beza dikendalikan sepenuhnya oleh hubungan antara voltan yang dikenakan, rintangan angker dan EMF balik. Apabila tork beban meningkat, arus angker meningkat dan kelajuan menurun sedikit — ciri yang ditangkap dalam perbezaan antara kelajuan tanpa beban dan beban undian dalam jadual spesifikasi.
Komutator dan pemasangan berus membalikkan arus angker dalam setiap gegelung pada saat ia melintasi paksi neutral magnetik, memastikan tork yang terhasil sentiasa bertindak dalam arah yang sama tanpa mengira kedudukan aci. Dalam model K3GN25, komutator dimesin daripada bar kuprum elektrolitik dan dipasang kepada toleransi larian jejarian yang ketat. Tekanan sentuhan berus ditetapkan di kilang untuk memberikan sentuhan elektrik yang konsisten tanpa menghasilkan geseran atau kadar haus berus yang berlebihan. Penarafan hayat berus 3000 jam dalam siri ini mencerminkan arus operasi yang baik dalam kapasiti terma komutator dan gred berus yang dipilih.
Pada tahap 20 W dan 25 W, pengurusan haba angker mula memainkan peranan yang lebih penting berbanding motor yang lebih kecil. Perumah aluminium ø82 mm menyediakan luas permukaan yang lebih besar untuk pelesapan haba pasif berbanding reka bentuk berdiameter lebih kecil, dan belitan angker diresapi vakum dengan varnis penebat Kelas B atau F yang kedua-duanya meningkatkan kekonduksian terma daripada belitan ke perumah dan mengunci konduktor daripada pergerakan yang disebabkan oleh getaran. Memahami butiran reka bentuk ini adalah penting apabila menentukan motor untuk aplikasi kitaran tugas tinggi — motor yang berjalan pada tugas 80%+ secara berterusan dalam perumah yang panas akan berjalan lebih panas daripada motor yang sama dalam aplikasi tugas sekejap-sekejap, dan pengudaraan perumah harus dipertimbangkan dengan sewajarnya.
Pembinaan & Bahan
Pada aras kuasa 20–25 W, pemilihan bahan komponen dalam a motor elektrik dc Reka bentuk secara langsung mempengaruhi prestasi haba, hayat perkhidmatan dan integriti mekanikal di bawah operasi yang berterusan. Siri EP-15-30W menggunakan perumah aloi aluminium tuangan acuan berdiameter ø82 mm — lebih besar daripada badan ø55 mm yang digunakan dalam kelas 6–10 W, menyediakan lebih banyak luas permukaan untuk penyejukan perolakan pasif beban haba angker. Perumah ini dimesin dengan ketepatan pada kedua-dua daftar bebibir hadapan motor dan tempat duduk galas belakang untuk mengekalkan konsentrisiti antara aci motor dan permukaan pelekap, yang penting semasa menyambungkan kotak gear atau gandingan output yang mesti berjalan benar untuk meminimumkan beban sisi galas.
Medan stator diwujudkan oleh ferit terikat bertenaga tinggi atau magnet kekal NdFeB sinter bergantung pada voltan model dan spesifikasi tork. Magnet sinter memberikan ketumpatan fluks yang lebih tinggi dan membolehkan litar magnet yang lebih kecil untuk output tork yang diberikan — penting dalam memastikan badan motor ø82 mm sepadat mungkin berbanding outputnya. Gegelung angker menggunakan dawai kuprum berenamel yang dililit mengikut kiraan pusingan dan spesifikasi corak lapisan yang tepat, kemudian diresapi vakum dengan varnis kelas terma B atau F. Rawatan varnis ini menyatukan gegelung menjadi jisim terma pepejal yang mengalirkan haba ke perumah dengan lebih berkesan daripada berkas dawai yang dipisahkan jurang udara, mengurangkan suhu konduktor puncak di bawah operasi kitaran tugas tinggi.
Komutator dihasilkan daripada kuprum elektrolitik keras, dengan segmen dikisar ketepatan sehingga larian dalam lingkungan ±0.01 mm selepas pemasangan. Berus karbon-grafit dipilih mengikut gred untuk dipadankan dengan kuprum komutator dan ketumpatan arus pada beban yang dinilai — pilihan kejuruteraan kritikal kerana gred berus menentukan kedua-dua rintangan sentuhan keadaan mantap (yang mempengaruhi pengawalaturan kelajuan) dan kadar haus (yang menentukan selang servis). Aci output ø25H7 dihasilkan daripada keluli aloi, dikeraskan induksi pada jurnal galas, dengan pembumian laluan kunci selari kepada toleransi ISO untuk penghantaran tork positif kepada komponen yang dipasang.
Senario Aplikasi
Gabungan kuasa julat pertengahan, tiga pilihan voltan dan katalog nisbah kotak gear yang komprehensif menjadikan EP-15-30W motor dc siri ini sesuai untuk spektrum luas aplikasi pemacu perindustrian dan komersial ringan hingga sederhana. Berikut adalah sektor di mana siri ini paling kerap berfungsi sebagai komponen pemacu utama.
Pemacu Bantu Mesin CNC
Penggerak injap penyejuk, motor kedudukan penukaran alat dan pemacu pengapit bahan kerja pada pusat putaran dan pengilangan CNC di bengkel mesin Eropah dan Amerika Utara kerap menyatakan model K3GN20-90□ kerana voltan operasi 90 Vnya sepadan dengan bas DC yang biasa digunakan dalam litar bantu CNC. Pada arus undian 0.50 A, ia beroperasi dengan selesa pada modul pemacu DC 90 V standard tanpa memerlukan kapasiti arus yang terlalu besar.
Sistem Penjualan & Pengedaran Automatik
Mekanisme penghantaran produk, gegelung pendispensan lingkaran dan penggerak pintu dalam mesin layan diri dan kiosk runcit automatik di seluruh Asia Tenggara dan Australia menggunakan voltan 24 V motor dc untuk keserasiannya dengan bekalan SMPS 24 V standard. K3GN25-24□ yang digandingkan dengan kotak gear 3GN nisbah pertengahan memberikan putaran kelajuan rendah tepat yang diperlukan untuk pengeluaran produk yang andal tanpa terlebih ubah atau tersekat.
Robotik Mudah Alih & Platform AGV
Penggerak stereng, pelekap kamera pan-tilt dan pemacu cengkaman pada Kenderaan Berpandu Automatik (AGV) di kemudahan pembuatan Korea Selatan dan Jepun menggunakan 12 V dan 24 V motor dc tork tinggi unit yang menggunakan bateri kenderaan atau pek kuasa onboard. Arus beban terkadar K3GN25-12□ pada 3.50 A berada dalam kapasiti output sistem bateri 12 V standard yang digunakan dalam platform AGV kecil, memberikan kedudukan dwiarah yang andal melalui kawalan jambatan-H yang mudah.
Peralatan Pemulihan Perubatan
Penggerak sendi bermotor dalam peralatan fisioterapi, komponen eksoskeleton dan peranti ortotik aktif dalam pembuatan peranti perubatan Kanada dan Eropah memerlukan penggerak yang andal dan padat. motor dc magnet kekal unit yang memenuhi keperluan keselamatan voltan rendah sambil memberikan tork berterusan yang diperlukan untuk membantu atau menahan pergerakan anggota badan pesakit. Siri EP-15-30W pada 24 V menyediakan kombinasi ini dalam format yang disahkan dan diuji kilang dengan prestasi hayat berus yang didokumenkan.
Pemacu Suapan Jentera Tekstil
Penegang suapan benang, pemacu pelepasan lungsin dan mekanisme melintang penggulungan di kilang pengeluaran tekstil di seluruh Perancis, Turki dan Asia Tenggara menggunakan 24 V pemacu motor dc sistem untuk kelakuan tork kelajuan yang boleh dikawal semasa peningkatan dan perlambatan kelajuan pengeluaran. Ciri voltan kelajuan linear bagi reka bentuk magnet kekal menjadikan kawalan tegangan mudah tanpa maklum balas kelajuan gelung tertutup dalam banyak aplikasi.
Pemeteran Ketepatan Pertanian
Unit pemeteran benih kadar berubah-ubah, pemacu pam baja cecair dan penggerak kawalan bahagian penyembur tanaman pada peralatan pertanian jitu dalam operasi Australia dan Brazil menggunakan 12 V motor elektrik dc dikuasakan terus daripada sistem elektrik traktor. K3GN25-12□ berada dalam had litar fius bagi abah-abah pendawaian pertanian standard, dan pilihan kotak gear 2GN berkadar tingginya membolehkan kelajuan aci yang sangat perlahan dan tepat yang diperlukan untuk sistem aplikasi kadar berubah yang dikalibrasi.
Mengenai Operasi Pembuatan Kami
Dengan lebih sedekad pengalaman pengeluaran yang tertumpu dalam penghantaran kuasa mekanikal dan elektrik, pasukan kejuruteraan kami membawakan kedalaman teknikal yang tulen kepada setiap produk yang kami bekalkan. Rangkaian pengeluaran kami merangkumi kotak gear pertanian, pengurang gear cacing, pemacu gear planet, aci pengangkut kuasa, silinder hidraulik, gear, rantai dan motor — dihasilkan sepenuhnya di dalam syarikat di bawah pensijilan pengurusan kualiti ISO 9001:2015. Keluasan keupayaan ini bermakna pelanggan mencari sumber motor dc, kotak gear yang sepadan dan komponen mekanikal yang berkaitan boleh berbuat demikian daripada rakan kongsi pembuatan tunggal dan bukannya menyelaras merentasi berbilang pembekal.
Kami mereka bentuk dan menghasilkan kotak gear standard dan bukan standard serta pemasangan mekanikal dalam besi mulur, besi tuang, keluli tuang, keluli tuang jitu dan aluminium tuang — berserta gear, sprocket, gear cacing, takal, cacing, aci dan bahagian mekanikal tersuai mengikut spesifikasi OEM. Pelanggan di UK, Australia, Kanada, Brazil, Perancis, Korea Selatan dan Asia Tenggara bergantung pada kilang kami sebagai sumber bekalan yang berkemampuan dari segi teknikal dan responsif untuk motor elektrik tork tinggi dan memacu komponen sistem, disokong oleh sokongan kejuruteraan dan logistik eksport yang cekap.
Kedai Kerja
Produk Berkaitan
EP-15-30W motor dc berintegrasi secara langsung dengan komponen sistem pemacu lain daripada rangkaian pengeluaran kami. Memperoleh komponen yang sepadan daripada kilang tunggal memudahkan akauntabiliti kualiti, mengurangkan masa perolehan dan memastikan keserasian dimensi merentasi semua antara muka pemadanan.
Julat Motor DC Penuh
Siri EP-15-30W berada dalam lingkungan yang lebih luas motor dc katalog yang merangkumi unit padat 6 W melalui motor berkuasa tinggi yang sesuai untuk pemacu perindustrian sederhana. Sama ada anda memerlukan motor dc kecil untuk aplikasi instrumen ringan atau kuasa yang lebih tinggi motor elektrik tork tinggi untuk pemanduan yang lebih mencabar, rangkaian kami menyediakan pilihan yang boleh diskalakan dalam piawaian dimensi dan kualiti yang konsisten — termasuk berus, motor bdc, dan konfigurasi servo khusus bergantung pada kitaran tugas khusus dan keperluan kawalan aplikasi anda.
Julat Kotak Gear Cacing
Untuk aplikasi di mana siri kotak gear spur 3GN mencapai had torknya dan kapasiti tork output struktur yang lebih tinggi diperlukan, kami kotak gear cacing julat menawarkan saiz bingkai dari jarak pusat 40 mm hingga 250 mm dengan tork output dari pecahan hingga beberapa ratus N·m. Kotak gear cacing biasanya dipacu oleh motor AC atau DC yang lebih besar tetapi berfungsi sebagai produk pelengkap semula jadi di samping pemacu motor dc sistem yang memerlukan kelajuan output perlahan, keupayaan mengunci sendiri atau perubahan arah aci sudut kanan dalam rangkaian pemacu yang sama seperti penggerak utama berasaskan motor DC.
