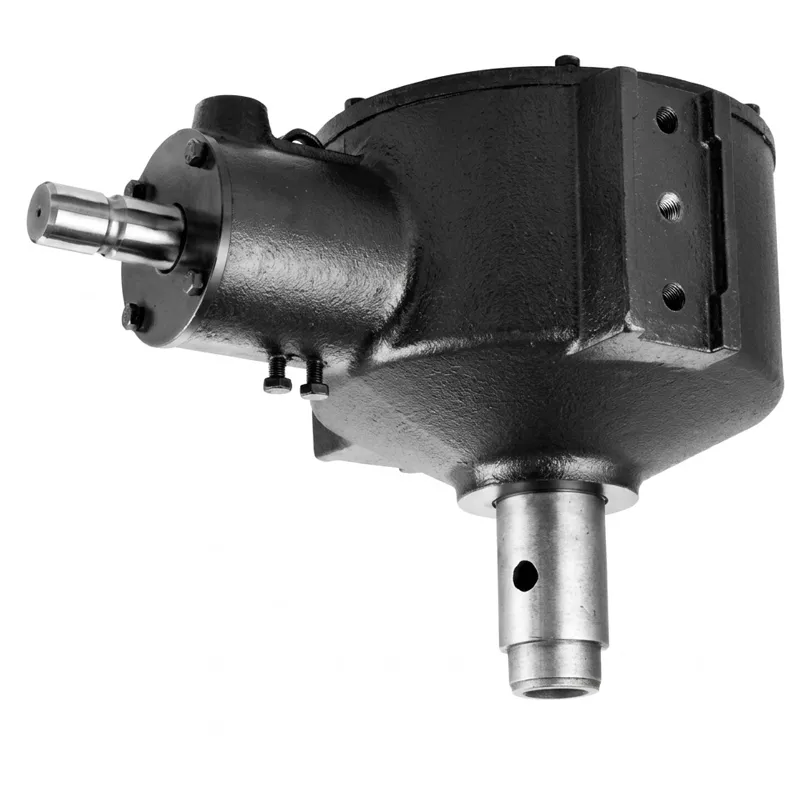

EP-4.08:1 Oranında 50 HP 540 RPM Direk Delme Makinesi Şanzımanı
EP-2300058, yüksek çıkış torku ve tutarlı çevrim performansı gerektiren traktöre monte edilmiş burgu uygulamaları için özel olarak tasarlanmış, 50 HP gücünde ağır hizmet tipi bir direk delme dişli kutusudur. 4.08:1 dişli redüksiyonuyla çalışan bu delme dişli kutusu, 540 rpm'lik PTO giriş hızını burgu çıkış milinde yaklaşık 132 rpm'ye düşürür; bu hız, daha düşük güçteki bir ünitenin durmasına neden olacak sert kil, sıkıştırılmış alt toprak, kök yoğun zemin ve çakıllı arazilerde delme işlemi için oldukça uygundur. 59 kg net ağırlığı ve optik eksenli çıkış miliyle eşleştirilmiş 1 3/8″ Z6 giriş mili ile bu ünite, orta çerçeveli burgu dişli kutusu kategorisinin üst ucunda yer alır ve dünya çapında ticari çit müteahhitleri, kırsal altyapı ekipleri ve büyük ölçekli mahsul yetiştirme operasyonları için güvenilir bir seçimdir.
Tarımsal Enerji İletimi · EP Serisi
EP-4.08:1 Oranında 50 HP 540 RPM Direk Delme Makinesi Şanzımanı
Yüksek torkun önemli olduğu zorlu sondaj işleri için tasarlanan bu PTO direk delme dişli kutusu, standart 540 rpm traktör PTO hızında 4.08:1'lik derin bir redüksiyon oranı sunarak 50 HP'lik gücü hassasiyet ve dayanıklılıkla burguya aktarır. Avustralya'daki sığır çiftliklerindeki sert zeminli burgu çalışmalarından Kolombiya'nın tarım ovalarındaki çit hattı sondajına kadar, bu ünite sıradan dişli kutularının yetersiz kaldığı yerlerde performans göstermek üzere üretilmiştir.
Kazı Makinesi Şanzımanının Teknik Parametreleri ve Özellikleri
Bu direk çukuru kazıcı şanzımanı nasıl çalışır?

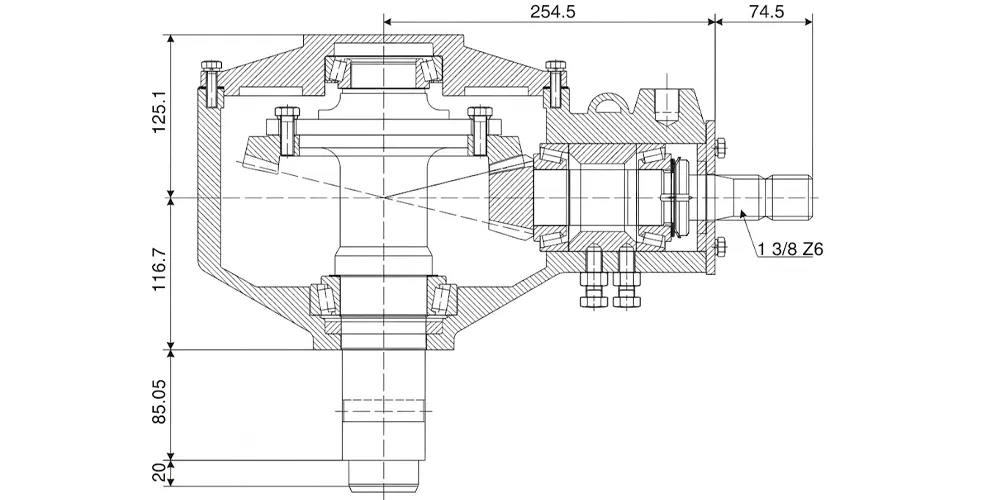

Güç, dünya genelindeki traktör PTO çıkış millerinin büyük çoğunluğunda evrensel standart olan 1 3/8" Z6 kamalı giriş milinden girer ve 12 dişli alaşımlı çelik pinyon dişlisine geçer. Bu pinyon, 49 dişli çıkış dişlisiyle kenetlenerek 4,08:1 oranında bir azalma sağlar. Nominal 540 rpm traktör PTO girişinde, burgu çıkış mili yaklaşık 132 rpm hızla döner. Oran matematiği basittir, ancak arkasındaki mühendislik hassastır: 4,5 modül değeri, burgu ucunun sert bir tabakaya (taş rafı, sıkıştırılmış çakıl bandı veya yoğun kök kütlesi) her çarptığında karşılaştığı aralıklı şok yüklemesini karşılamak için seçilen diş boyutunu ve adım geometrisini tanımlar.
İç kısımda, dişli ağı sızdırmaz bir yağ banyosunda çalışır. Sıçrama yağlaması, harici bir pompa veya yardımcı yağ devresi olmadan tüm dişli yüzeylerine ve yatak yuvalarına dişli yağı taşır. Bir havalandırma tapası, çalışma sıcaklıkları yükseldikçe basınç birikmesini önler ve özel doldurma ve boşaltma portları, şanzımanı sökmeden sıvı değişimine olanak tanır. Bu, özellikle Kanada ve Avustralya gibi geniş alanlı pazarlarda direk kazıcı şanzıman kullanıcıları için yaygın bir senaryo olan, uzak yerlerde ekipmanlara bakım yapması gereken saha operatörleri için önemli bir avantajdır.
Optik eksen çıkışı, burgu miline temiz bir hat içi tahrik sağlayarak yanal yatak yüklerini ve ofset konfigürasyonlarda conta aşınmasını hızlandıran titreşimi azaltır. 59 kg ağırlığıyla, kompakt kategori burgu dişli kutularından daha ağırdır ve bu kütle, sürekli çalışma sırasında sistem rijitliğine ve gürültü sönümlemesine katkıda bulunur.
EP-2300058 Ekskavatör Şanzımanının Beş Temel Avantajı
① Sert Zemin Performansı için Derin 4.08:1 Azaltma
Kolombiya, Brezilya ve Avustralya'nın bazı bölgelerinde yaygın olan sıkıştırılmış kil, kayalık tın veya laterit topraklarda standart oranlı şanzımanların durduğu veya aşırı ısındığı durumlarda, 4.08:1 oranı çıkış milindeki giriş torkunu önemli ölçüde artırır. Bu, 50 HP'lik bir traktörün, motorun zorlanmasına veya alete veya traktör şanzımanına zarar verebilecek tahrik sistemi şok olaylarına neden olmadan, 250 mm'den 600 mm'ye kadar daha büyük çaplı burgu uçlarını zorlu zemin altı koşullarında itmesine olanak tanır.
② Evrensel 1 3/8" Z6 Kamalı Giriş
1 3/8" altı dişli giriş, orta ve büyük boyutlu traktörlerin PTO arayüzleri için küresel standarttır ve Kuzey Amerika, Avrupa, Güney Kore ve Güney Amerika'daki traktörlerde bulunan standart PTO şaft bağlantı parçasıyla doğrudan uyumludur. Bu, PTO direk delme makinesi şanzımanının, adaptör gerektirmeden 50 HP sınıfındaki yardımcı traktörlerin büyük çoğunluğuna uyduğu anlamına gelir ve tahrik tertibatının uygulanması veya değiştirilmesinin karmaşıklığını ve maliyetini azaltır.
③ Sertleştirilmiş Alaşımlı Çelik Dişli Takımı
12/49 dişli çifti, karbonlanmış alaşımlı çelikten işlenmiş ve diş yan yüzeylerinde HRC 58–62 sertliğe kadar sertleştirilmiştir; sert çekirdekleri ise şok yükleme altında eğilme yorgunluğuna karşı dirençlidir. Modül 4.5 diş profili, diş mukavemeti ve temas oranını dengeleyerek çalışma hızında pürüzsüz ve düşük gürültülü bir kavrama sağlar. Ekim, çit yapımı veya altyapı çalışmaları sırasında traktör burgu dişli kutusu ünitelerini yoğun olarak kullanan operatörler, indüksiyonla sertleştirilmiş karbon çelikten üretilen ünitelere kıyasla önemli ölçüde daha uzun dişli ömrü göreceklerdir.
④ Ağır Hizmet Tipi Sızdırmaz Dökme Gövde
59 kg ağırlığındaki sünek demir veya hassas döküm çelik gövde, sürekli burgulu sondajın sürekli burulma yükleri altında rijit dişli hizalamasını korumak için gereken yapısal kütleyi sağlar. Sızdırmaz tasarım, toprak, nem ve aşındırıcı kum tanelerinin dişli haznesine girmesini engeller; bu, toprak burgu dişli kutusunun yeni işlenmiş topraktan santimetrelerce uzakta çalıştığı durumlarda kritik bir gerekliliktir. Entegre yağ banyosu yağlaması harici müdahale olmadan çalışır ve gövde, tekrarlanabilir yatak yuvası doğruluğu için dar delik toleranslarına göre işlenmiştir.
⑤ Geniş Burgu Uyumluluğu ve Doğrudan Değiştirme İmkanı
EP-2300058 model direk delme makinesi şanzımanının optik eksen çıkış mili ve standart montaj cıvata deseni, çok çeşitli ticari ve OEM burgu ekipmanı çerçeveleriyle uyumludur. Mevcut bir makine için yedek direk delme makinesi şanzımanı arayan operatörler için, bu ünite boyut olarak çerçeve modifikasyonuna gerek kalmadan birçok Avrupa, Kuzey Amerika ve Asya pazarı burgu tertibatına uyar. 50 HP gücü ayrıca, daha yüksek tork sınıfı için tasarlanmış burgu uçları ve uzatma borularıyla uyumluluk sağlayarak, Hollanda, Kanada ve Güney Kore'deki operatörlere mevsimsel olarak değişen zemin koşullarında uç çapını artırma esnekliği sunar.
Kazıcı Şanzımanının Malzemeleri ve Yapımı
Bu sondaj burgu dişli kutusunun gövdesi, sipariş spesifikasyonuna bağlı olarak sünek dökme demir veya hassas döküm çelikten imal edilir. Sünek dökme demir (nodüler grafitli demir), alet dişli kutularında gri dökme demire göre önemli bir avantaj sunar: küresel grafit yapısı, tekrarlanan şok ve burulma yüklemesi altında çatlak yayılımını engeller; bu da burgu ucunun gömülü taşa veya sert kil tabakasına çarptığında oluşan yük profiline tam olarak karşılık gelir. Dökümden sonra, gövdeler, doğru dişli ağı geometrisi ve uzun yatak ömrü için gerekli olan sıkı toleransları korumak amacıyla tüm yatak deliklerinin, yüzey bağlantılarının ve şaft açıklıklarının CNC işlenmesine tabi tutulur.
12 dişli pinyon ve 49 dişli çarktan oluşan dişli çifti, 20CrMnTi veya işlevsel olarak eşdeğer alaşımlı çelikten üretilmiştir. Hassas frezeleme işleminden sonra, dişliler kontrollü atmosferli bir fırında karbonlanır, ardından sertleştirme ve temperleme işlemine tabi tutularak, bükme yüklerini kırılgan kırılma olmadan emen bir çekirdek sertliğine sahip, HRC 58-62 arasında bir yüzey sertliği elde edilir. Mil malzemesi tipik olarak 40Cr veya 42CrMo alaşımlı çeliktir ve birleşik radyal ve eksenel yükler altında uzun hizmet ömrü için indüksiyonla sertleştirilmiş yatak milleri kullanılır.
Yatak seçimi, bu oran sınıfındaki konik veya helisel dişli takımlarının doğasında bulunan birleşik yük düzenlerini hedeflemektedir. Sızdırmazlık, ünitenin çalışma coğrafyasında karşılaşılan sıcaklık aralığına uygun olarak derecelendirilmiş nitril kauçuk veya florokarbon yağ keçeleri ile sağlanır; bu sıcaklık aralığı Brezilya ve Kolombiya'daki nemli tropikal koşullardan Kanada ve Kuzey Avrupa'daki sıfırın altındaki ilkbahar başlangıçlarına kadar uzanır. Ünite, ilgili SAE 90 GL-5 dişli yağı sınıfı için bir alıştırma yağı dolumu ve yağlama spesifikasyon sayfası ile birlikte gönderilir.
Kazı Makinesi Şanzımanının Uygulama Senaryoları
🐄 Büyük Ölçekli Hayvan Çitleri
Geniş arazilerde kalıcı hayvan çitleri için direk delme işlemi, en zorlu burgu uygulamalarından biridir. Kolombiya'daki traktörle direk delme makinesi kullanım alanları gibi pazarlarda - hektarlarca alana sahip sığır çiftliklerinin her sezonda yüzlerce metre yeni çite ihtiyaç duyduğu durumlarda - 50 HP güç ve 4.08:1 tork çarpanı, aşırı ısınma veya tahrik sistemi yorgunluğu olmadan vardiya başına önemli sayıda delik açma kapasitesi sağlar.
🌲 Ticari Orman Dikimi
Büyük ölçekli doğal bitki örtüsü yenileme, çam ve okaliptüs ağaçlandırma programları, dikim çukurlarını verimli bir şekilde hazırlamak için traktör burgu makinelerine güvenmektedir. Orman toprakları genellikle önceki hasat makinelerinden dolayı kısmen sıkışmış durumdadır ve bu direk çukuru dişli kutusunun daha derin oranı, durmadan nüfuz etmek için gereken torku sağlar. Avustralya ve Kanada'daki ormancılık işletmeleri, uzun süreli kampanyalar boyunca yüksek günlük döngü oranlarını kaldırabilen ünitenin sağlam yapısından faydalanmaktadır.
⚡ Yere Monte Edilen Güneş Panelleri
Yenilenebilir enerji sektörü, PTO burgu dişli kutusu ekipmanları için genişleyen bir pazar oluşturmaktadır. Yere monte edilen fotovoltaik paneller düzenli ankraj kazıklarına ihtiyaç duyar ve panel sıralarının yakın aralığı, kompakt ve yüksek torklu bir ekipman gerektirir. Bu direk kazıcı dişli kutusu, Güney Kore'nin büyüyen tarımsal fotovoltaik sektöründe ve Kolombiya'nın genişleyen güneş enerjili yer üstü projelerinde, sert alt toprak koşullarının yaygın olduğu yerlerde, daha büyük ankraj kazık çapı gereksinimlerini karşılamaktadır.
🍇 Bağ ve Meyve Bahçesi Kurulumu
Ticari bağ ve meyve bahçesi geliştirme, genellikle taşlı buzul veya nehir terası topraklarında, kafes direkleri ve ağaç ankrajları için hassas bir şekilde yerleştirilmiş direk çukurları gerektirir. Meyve yetiştiriciliğinin yoğun taş içeriği içerdiği Hollanda ve İngiltere'de, 50 HP gücünde bir kazıcı dişli kutusu, modern yüksek yoğunluklu dikimlerin gerektirdiği daha büyük çaplı kafes direği çukurlarını (tipik olarak 600-900 mm derinlikte 200-300 mm çapında) tahrik tertibatını aşırı yüklemeden işleyebilir.
🏗️ Kırsal Altyapı ve Hizmetler
Telekomünikasyon direk temelleri, kırsal elektrik hattı destekleri, yol işaret direkleri ve su altyapısı bağlantı elemanlarının tümü, kompakt aletlerin sunduğunun ötesinde güvenilir toprak burgu dişli kutusu kapasitesi gerektirir. Kırsal arazilerin genellikle birkaç yüz hektarı kapsadığı Brezilya ve Kanada'da, tek bir 50 HP'lik traktöre monte edilmiş aletle altyapı temellerini hızlı bir şekilde kurabilme yeteneği, uzaktan çalışan altyapı müteahhitleri için önemli bir verimlilik avantajıdır.
Üretim Tesisimiz Hakkında
On yılı aşkın uygulamalı makine mühendisliği deneyimiyle, üretim operasyonumuz uluslararası pazarlara kapsamlı bir güç aktarım ve tarım ekipmanı bileşenleri portföyü sunmaktadır. Ürün yelpazemiz tarım dişli kutuları, sonsuz dişli redüktörleri, planet dişli tahrik sistemleri, PTO tahrik milleri, hidrolik silindirler, hassas dişliler, makaralı zincir tertibatları, dişli çarklar, kasnaklar ve elektrik motorlarını kapsamakta olup, alıcılara tahrik sistemi ve ekipman ihtiyaçları için gerçek anlamda tek elden tedarik olanağı sağlamaktadır.
Tesisimizden çıkan her ürün, ISO 9001:2015 kalite yönetim sistemi altında üretilmektedir. Dökme demir, gri dökme demir, dökme çelik, hassas dökme çelik ve dökme alüminyum dahil olmak üzere kendi bünyemizdeki döküm yeteneğimiz, kalıptan nihai, işlenmiş parçalara kadar ham madde kalitesi üzerinde doğrudan kontrol sağlamaktadır. Müşteri tarafından sağlanan çizimlere veya referans örneklerine göre, özel oranlı dişli takımları, modifiye edilmiş şaft çapları ve alternatif flanş konfigürasyonları da dahil olmak üzere hem standart hem de standart dışı kazıcı dişli kutusu parçaları tasarlıyor ve üretiyoruz.
Çalıştay
Uyumlu Ürünler ve Tek Noktadan Tedarik
PTO Tahrik Milleri
Kazıcı makinenin şanzımanı, traktöre bağlayan şaft tertibatı kadar güvenilirdir. Bizim PTO Şaftları EP-2300058 model direk kazıcı şanzımanının 1 3/8" Z6 spline standardına uygun olarak üretilen bu şaftlar, 50 HP'ye kadar tork değerlerine, teleskopik uzunluk ayarına ve aşırı yük debriyajı veya emniyet cıvatası aşırı yük koruma seçeneklerine sahiptir. Şaft ve şanzımanın tek bir tesisten temin edilmesi, arayüz uyumluluğuyla ilgili tahmin yürütme ihtiyacını ortadan kaldırır ve distribütörler ile OEM çerçeve üreticileri için direk kazıcı şanzıman kiti montaj sürecini basitleştirir.
Tarımsal Şanzıman Serisinin Tamamı
Kazı makinesi serisinin ötesinde, eksiksiz ürün yelpazemiz Tarım Dişli Kutusu Ürün yelpazesi, döner kesici dişli kutuları, paletli biçme makinesi dişli kutuları, saman tırmık dişli kutuları, gübre serpme makinesi dişli kutuları ve daha fazlasını kapsar. Birden fazla ekipman tahrik sistemi bileşeni için tek bir onaylı tedarikçiyle çalışmak, tedarik maliyetlerini, nakliye karmaşıklığını ve garanti işlemlerini azaltır; bu da birden fazla tarım ekipmanı hattında stok yöneten uluslararası distribütörler için bilinen bir avantajdır.
Sıkça Sorulan Sorular
S1. Brezilya ve Kolombiya'daki büyük çiftliklerdeki sert killi topraklarda 4.08:1 oranlı bir direk kazma makinesi şanzımanını doğru seçim yapan nedir? +
4.08:1 oranı, traktör PTO'sundan gelen torku 3.18:1 gibi daha düşük oranlı ünitelerden daha yüksek bir faktörle çarpar; bu da çıkış milinin daha yavaş dönmesi ancak daha güçlü itme sağlaması anlamına gelir. Kolombiya ve Brezilya'nın tarım bölgelerinde yaygın olan kil ağırlıklı veya laterit topraklarda, bu tork çarpanı, her katmanı temiz bir şekilde kesen bir burgu ucu ile deliğin ortasında duran bir burgu ucu arasındaki farkı oluşturur. Dezavantajı biraz daha yavaş bir delme hızıdır, ancak sert zemin koşulları için bu neredeyse her zaman doğru dengedir. Traktörünüz 50 HP gücünde ise ve zorlu alt toprakta 300 mm'den büyük delikler açıyorsanız, EP-2300058 direk delme makinesi şanzımanı bu uygulama için özel olarak boyutlandırılmıştır.
S2. Avustralya'daki bir çiftlikte kullanılan 50 HP'lik traktör burgu ekipmanı için uyumlu bir yedek direk delme dişli kutusunu nasıl bulabilirim? +
Yedek ünitenin uyumluluğunu doğrulamak için mevcut şanzımanınızda dört şeyi kontrol edin: giriş mili tipi (EP-2300058, en yaygın standart olan 1 3/8" Z6 altı dişli giriş milini kullanır), çıkış mili çapı ve kama yuvası boyutu, şanzıman yüzeyindeki montaj cıvata deseni ve orijinal ünitede veya veri plakasında işaretlenmiş oran. Bu dört parametre eşleşiyorsa veya uyarlanabiliyorsa, EP-2300058 direk delme makinesi şanzımanı güçlü bir doğrudan yedek parçadır.
S3. Kanada bozkırlarındaki tarım koşullarında sert toprakta delme işlemi yaparken, 50 HP'lik bir direk delme makinesi şanzımanıyla hangi PTO şaft spesifikasyonunu eşleştirmeliyim? +
Kanada bozkırlarının sert toprakları gibi sert zemin koşullarında 50 HP'lik bir uygulama için, EP-2300058 direk delme makinesi şanzımanı için en az 60 HP'lik (sürekli nominal yükün üzerinde bir servis faktörü marjı sağlamak için) bir PTO şaftı ve şanzıman ucunda 1 3/8" Z6 dişi bağlantı parçası doğru eşleşmedir. Teleskopik uzunluk, alet çalışma konumundayken şaftın maksimum uzatılmış uzunluğunun -90'ında çalışacak şekilde seçilmeli ve aşırı uzama önlenmelidir. Sert toprak ve kayalık alt toprak koşulları için, PTO şaftında bir emniyet cıvatası aşırı yük koruma cihazı şiddetle tavsiye edilir; bu, burgunun büyük gizli bir taşa çarpması sonucu oluşan şok yüklerinden şanzıman dişlilerini ve gövdesini korur; bu durum bozkır ve buzul tortusu topraklarında sıkça görülür.
S4. Hollanda veya Güney Kore'deki yükleniciler, periyodik bakım için direk kazıcı şanzıman parçalarını (rulman ve contalar gibi) nereden temin edebilirler? +
EP-2300058 model kazıcı makinesi için rulman takımları, giriş ve çıkış mili yağ keçeleri, dişli çiftleri ve komple keçe setleri dahil olmak üzere tüm şanzıman parçaları, üretim tesisimizden doğrudan ihraç edilebilir. Hollanda ve Güney Kore'deki distribütörler, yoğun kullanımda genellikle her bir veya iki sezonda bir yenilenen keçe setleri ve rulman takımları gibi hızlı tüketilen malzemeler için sürekli sipariş verebilirler.
S5. Hollanda'da bağ çit direklerinin montajında daha düşük oranlı bir üniteden 4.08:1 oranlı bir direk deliği dişli kutusuna yükseltme ne zaman mantıklıdır? +
Yükseltme kararı toprak özelliklerine bağlıdır. Bağ veya meyve bahçesi topraklarınız ağırlıklı olarak gevşek kumlu tınlı ise, daha düşük oranlı bir ünite yeterlidir ve daha hızlı bir delme hızı sağlayacaktır. Bununla birlikte, Hollanda'daki bazı bölgelerdeki bağ toprakları ağır nehir kili, buzul tortusu veya önceki arazi kullanımından kaynaklanan güçlendirilmiş zemin içerir; bu koşullarda, 4.08:1 oranlı bir sondaj dişli kutusu, operatörün matkap ucunu çıkarmasını, yeniden konumlandırmasını ve yeniden takmasını gerektiren orta delik tıkanmalarını önleyerek daha düşük oranlı alternatiflerden sürekli olarak daha iyi performans gösterir. Orta ila sert topraklarda kesintisiz delmeden elde edilen verimlilik kazanımları, genellikle sezon başına 200-300'den fazla delik açan işletmeler için geçişi haklı çıkarır; burada kümülatif delik başına zaman tasarrufu, toplam proje takvimine karşı anlamlıdır.
