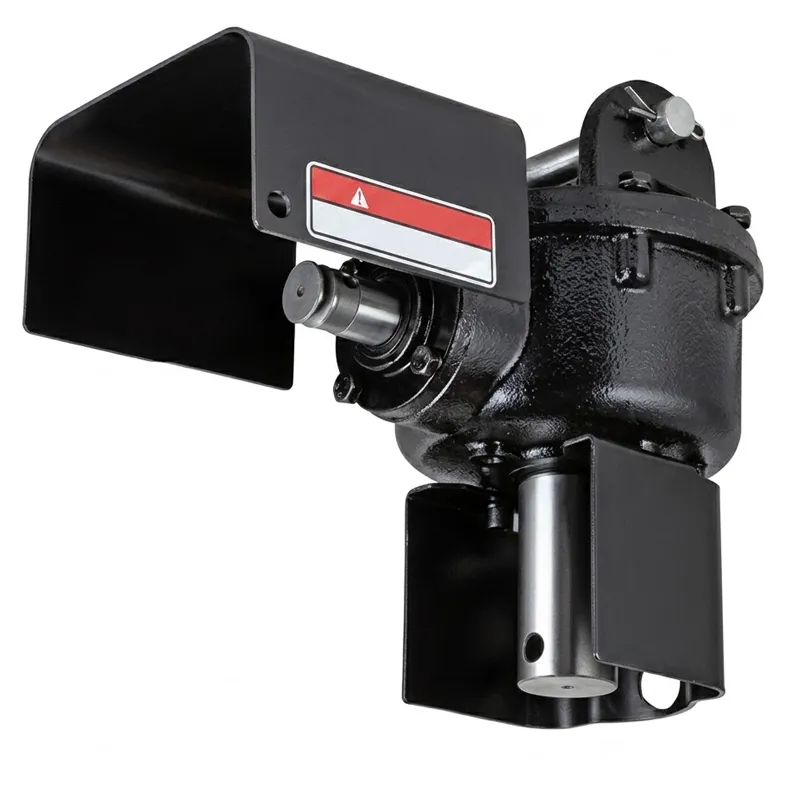

Caixa de engrenagens EP-2.92:1 para perfurador de solo de 30 HP e 540 RPM
A caixa de engrenagens EP-650PHD para perfuradores de solo é uma unidade de acionamento compacta e eficiente, projetada para perfuradores agrícolas. Possui uma relação de transmissão de 2,92:1 com configuração de 13/38 dentes e módulo de 4,25, otimizada para uma transmissão de torque confiável. Com potência nominal de 30 HP e velocidade de entrada padrão de 540 RPM, esta caixa de engrenagens garante desempenho consistente em aplicações de escavação. A unidade utiliza uma conexão de eixo óptico tanto para entrada quanto para saída, facilitando a integração com máquinas compatíveis. Pesando apenas 24,1 kg, oferece uma solução leve e durável, ideal para operadores que buscam transmissão de potência eficiente e facilidade de manuseio para tarefas de escavação de solo de média intensidade.
Caixa de engrenagens EP-2.92:1 para perfurador de solo de 30 HP e 540 RPM
Modelo: EP-650PHD | Relação de transmissão: 2,92:1 | Potência: 30 HP | Rotação de entrada: 540 RPM | Peso: 24,1 kg
Compacta, porém eficiente, a EP-650PHD é uma caixa de engrenagens para perfurador de solo acionado por tomada de força (TDF), projetada especificamente para tratores de pequeno porte e tarefas de perfuração leves a médias. Sua relação de transmissão de 2,92:1 proporciona uma rotação da broca mais rápida do que os modelos com redução mais profunda, tornando-a ideal para solos mais macios, arenosos e cultivados, onde a velocidade de penetração é mais importante do que a multiplicação máxima de torque. Pesando apenas 24,1 kg, esta caixa de engrenagens para perfurador de solo é consideravelmente mais leve do que as equivalentes para serviço pesado, o que reduz o peso na lança do implemento e melhora a estabilidade do eixo dianteiro do trator — uma vantagem prática ao trabalhar em terrenos inclinados ou com espaçamento entre linhas estreito. Com saída de eixo óptico e um conjunto de engrenagens de 13/38 dentes com módulo 4,25, a caixa de engrenagens para perfurador de solo EP-650PHD atinge um nível de desempenho preciso para operadores na Austrália, Colômbia, Canadá, Coreia do Sul, Holanda e outros países que precisam de uma caixa de engrenagens confiável e de fácil acesso, sem excessos desnecessários para as condições do solo e do trator.
Parâmetros técnicos — Caixa de engrenagens da perfuradora de solo EP-650PHD
A tabela de especificações abaixo apresenta todos os dados técnicos deste modelo. A comparação desses valores com a caixa de engrenagens da sua perfuratriz de trator garante uma substituição direta ou uma nova instalação compatível. Observe que a velocidade de saída é calculada dividindo-se a rotação de entrada da tomada de força (TDF) de 540 RPM pela relação de 2,92:1.
| Parâmetros da caixa de engrenagens da perfuradora de buracos para postes | Especificação | Notas |
|---|---|---|
| Modelo / Nº do item | EP-650PHD | Série de cavadeiras de buracos para postes |
| Relação de transmissão | 2.92:1 | Variante de alta velocidade para solos mais leves. |
| Número de dentes | 13 / 38 | Pinhão/Coroa |
| Módulo | 4.25 | Norma ISO para módulos de engrenagens |
| Potência de entrada nominal | 30 HP (22,4 kW) | Na velocidade de entrada nominal |
| Velocidade de entrada nominal | 540 RPM | Velocidade padrão da tomada de força (TDF) de Categoria I |
| Velocidade de saída nominal | ~185 RPM | Calculado (540 ÷ 2,92) |
| Tipo de entrada/saída | Eixo Óptico / Eixo Óptico | Eixo reto com chaveta em ambas as extremidades |
| Material de construção | Ferro fundido dúctil / Ferro fundido | Furos de rolamento usinados por CNC |
| Material da engrenagem | Aço liga 20CrMnTi | Cementado e temperado, HRC 58–62 |
| Peso líquido | 24,1 kg | Peso aproximado para envio: 28 kg |
| Tipo de vedação | Retentores de óleo de lábio duplo | Exclusão de sujeira e umidade |
| Lubrificação | Óleo para engrenagens ISO VG 220 | Trocar a cada 500 horas ou anualmente. |
Cinco principais vantagens do produto: Caixa de engrenagens para perfurador de buracos para postes
⚙ Maior velocidade de saída para maior eficiência em terrenos macios
A relação de redução de 2,92:1 proporciona aproximadamente 185 RPM na broca quando acionada por uma tomada de força (TDF) de 540 RPM — mais rápido do que caixas de engrenagens com reduções mais profundas. Em solos cultivados, arenosos e terrenos mais leves, isso se traduz em uma perfuração mais rápida por turno, oferecendo aos operadores uma clara vantagem em produtividade. Para quem utiliza uma perfuradora de solo em pastagens melhoradas ou hortas, essa relação é uma escolha prática em comparação com alternativas de redução mais pesada.
🔨 Construção leve de 24,1 kg
Com apenas 24,1 kg, a EP-650PHD é uma das unidades de perfuração de solo com caixa de engrenagens mais fáceis de manusear na categoria de 30 HP. O peso reduzido do implemento torna a montagem e a desmontagem mais rápidas para operadores individuais e mantém a carga no eixo dianteiro do trator dentro dos limites de segurança quando a broca e a caixa de engrenagens estão levantadas durante o deslocamento em estradas — um fator particularmente relevante em tratores compactos e subcompactos amplamente utilizados na Coreia do Sul e na Holanda.
🔒 Conjunto de Engrenagens de Precisão Módulo 4.25
O pinhão de 13 dentes e a engrenagem movida de 38 dentes são cortados com precisão para um módulo de 4,25, uma especificação que equilibra a resistência dos dentes com uma distância compacta entre centros de engrenagens. Ambas as engrenagens são fabricadas em aço-liga e passam por cementação e têmpera superficial, resultando em uma dureza superficial adequada para operação contínua em campo, enquanto o núcleo permanece suficientemente resistente para absorver impactos de raízes enterradas ou rochas na superfície.
🔄 Saída do eixo óptico — Máxima flexibilidade do adaptador
O eixo de saída óptico com chaveta reta é compatível com a maioria dos cubos de acionamento de rosca sem-fim padrão, tanto redondos quanto hexagonais, disponíveis no mercado, eliminando a necessidade de conjuntos de adaptadores proprietários. Seja para conexões de rosca sem-fim com rosca hexagonal de 2 polegadas, haste redonda ou estriada, o design do eixo óptico torna esta caixa de engrenagens para rosca sem-fim com tomada de força verdadeiramente versátil para diversas marcas de roscas sem-fim e redes de fornecimento regionais.
🌐 Gestão da Qualidade ISO 9001:2015
Cada caixa de engrenagens da perfuradora de solo EP-650PHD sai da linha de produção sob os protocolos de gestão da qualidade ISO 9001:2015, que abrangem a rastreabilidade da matéria-prima, verificações dimensionais durante o processo, verificação do padrão de contato das engrenagens e teste final de vazamento. Essa certificação auxilia compradores na UE, Austrália e América do Norte que exigem garantia de qualidade documentada para fins de conformidade com as normas de importação e garantia, além de fornecer às equipes de compras uma base confiável para avaliar opções de substituição da caixa de engrenagens da perfuradora de solo.
Como funciona a caixa de engrenagens da perfuradora de solo EP-650PHD
A caixa de engrenagens EP-650PHD funciona com o mesmo princípio fundamental de todas as caixas de engrenagens cônicas para perfuração de solo: converter a alta rotação da tomada de força (TDF) do trator em uma rotação mais baixa e torque mais alto, adequada para girar uma broca perfuradora. O movimento rotativo do eixo de tomada de força do trator, a 540 RPM, entra na caixa de engrenagens pelo eixo de entrada (configuração de eixo óptico), que é fixado à transmissão da TDF por meio de um conjunto de garfo e junta transversal compatível. Dentro da carcaça selada de ferro fundido, o pinhão de 13 dentes engata na coroa de 38 dentes com uma relação de engrenamento de 2,92:1. Essa redução em um único estágio diminui a rotação do eixo de saída para aproximadamente 185 RPM — consideravelmente mais rápida do que as unidades com reduções mais profundas — enquanto o torque no eixo de saída aumenta proporcionalmente às perdas de eficiência da engrenagem.
A lubrificação contínua por imersão, proporcionada pelo óleo de engrenagem ISO VG 220, mantém todas as superfícies de contato frias e protegidas durante longas sessões de perfuração. As vedações de lábio duplo em ambas as extremidades do eixo formam uma barreira eficaz contra a entrada de solo e vazamento de óleo, o que é crucial, visto que a extremidade de saída da caixa de engrenagens da perfuratriz de solo opera próxima ao solo durante o uso. O eixo de saída do eixo óptico conecta-se diretamente ao cubo de acionamento da perfuratriz, transmitindo o torque convertido à broca de corte sem perdas adicionais por estágios em ângulo reto. O resultado é um caminho de potência mecanicamente eficiente e direto, no qual os operadores de tratores de pequeno a médio porte podem confiar durante um dia inteiro de trabalho de instalação de postes.
Especificações de materiais e padrões de construção da caixa de engrenagens da perfuradora de buracos para postes.
A carcaça da caixa de engrenagens da perfuradora de solo EP-650PHD é fundida em ferro fundido nodular ou ferro fundido de alta qualidade — ambos selecionados por sua capacidade de absorver vibrações e resistir a fraturas sob os impactos que ocorrem quando uma caixa de engrenagens perfuradora de solo encontra rochas enterradas, raízes de árvores ou mudanças repentinas na densidade do solo. Após a fundição, todos os furos da carcaça são usinados com precisão em centros CNC para manter tolerâncias posicionais rigorosas para os assentos dos rolamentos e furos do eixo, garantindo que a geometria correta do engrenamento das engrenagens seja preservada durante toda a vida útil da unidade. As superfícies da carcaça recebem um revestimento anticorrosivo antes da montagem para suportar os ambientes de solo úmido e fertilizantes químicos comuns no uso agrícola em todo o mundo.
O conjunto de engrenagens internas — o pinhão de 13 dentes e a coroa de 38 dentes — é usinado em aço liga cromo-manganês-titânio 20CrMnTi, o material preferido para caixas de engrenagens de uso agrícola que exigem alta dureza superficial combinada com um núcleo resistente a impactos. Após a fresagem para um perfil de dente de módulo 4,25, ambas as engrenagens são cementadas e endurecidas superficialmente até uma dureza HRC de 58–62. O eixo é feito de aço liga de médio carbono, com retificação de precisão nas superfícies dos mancais para a instalação de rolamentos selados com ajuste por interferência. Todos os fixadores são de grau 8.8 no mínimo. Os rolamentos são do tipo radial de ranhura profunda com folga interna C3 para tolerância à expansão térmica durante o aquecimento e a operação contínua. A unidade montada é pré-preenchida com óleo de engrenagem e testada quanto à integridade da vedação antes do envio, estando pronta para instalação e operação sem necessidade de qualquer manutenção prévia à entrega.
Cenários de aplicação da caixa de engrenagens da perfuradora de buracos para postes
A caixa de engrenagens da perfuradora de solo EP-650PHD foi otimizada para aplicações onde a velocidade da broca é prioritária em relação ao torque máximo. Sua potência de 30 HP e peso reduzido a tornam uma escolha sensata para tratores compactos e utilitários em uma ampla gama de tarefas agrícolas e de infraestrutura rural.
🌿 Instalação de cercas para gado
Na Austrália, Colômbia e Canadá, é comum o uso de tratores compactos de 30 a 50 HP para a instalação de postes em pastagens. O baixo peso do EP-650PHD reduz o risco de levantamento da parte dianteira do trator em terrenos irregulares, enquanto sua relação de transmissão de 2,92:1 mantém altas taxas de produção de postes em condições típicas de solos melhorados para pastagens. É nesse ponto que uma caixa de engrenagens para instalação de postes bem ajustada faz uma diferença tangível na produtividade diária.
🌳 Plantio de árvores e operações de viveiro
Viveiros, empresas de reflorestamento e produtores de árvores frutíferas frequentemente trabalham em solos cultivados ou previamente arados, onde a perfuração rápida e consistente é mais importante do que o torque máximo. A maior rotação por minuto (RPM) da caixa de engrenagens da perfuradora de solo EP-650PHD acelera os ciclos de plantio, e sua construção mais leve facilita a manobra em espaçamentos estreitos entre linhas — uma verdadeira vantagem no trabalho de implantação de pomares e vinhedos nas regiões vinícolas da Holanda, Coreia do Sul e Austrália.
🏠 Infraestrutura Residencial Rural
Proprietários-operadores e pequenas empresas de construção que perfuram regularmente buracos para postes de pérgolas, fundações de garagens e pequenos muros de contenção consideram o EP-650PHD uma opção prática. Sua potência máxima de 30 HP é compatível com tratores subcompactos e compactos comuns em áreas residenciais rurais, e seu peso leve permite que seja operado com segurança por uma única pessoa, sem a necessidade de equipamentos pesados de elevação durante a instalação e remoção.
🏗 Postes de Sinalização e Marcadores de Levantamento Topográfico
Equipes de infraestrutura e topografia que necessitam de perfurações rasas a médias em cascalho compactado à beira da estrada ou em faixas de servidão cultivadas se beneficiam da relação de transmissão otimizada para velocidade da EP-650PHD. Ciclos de perfuração mais rápidos reduzem significativamente a duração da tarefa ao perfurar dezenas de furos rasos em um local — um cenário comum em obras de corredores rodoviários e programas de eletrificação rural na América Latina e no Sudeste Asiático.
🛒 Depósitos de aluguel de equipamentos
As empresas de locação apreciam a EP-650PHD como uma unidade de substituição para a caixa de engrenagens de perfuradores de solo em suas frotas de tratores compactos de serviço leve. Seu peso líquido reduzido simplifica o armazenamento e o manuseio entre os trabalhos de locação, e a saída do eixo óptico garante a compatibilidade com a ampla variedade de brocas normalmente estocadas em depósitos de locação rural. Este modelo também é frequentemente procurado como uma caixa de engrenagens de perfurador avulsa para venda a clientes que precisam de uma substituição direta em vez de um implemento completo.
Sobre o fabricante
Com mais de uma década de experiência prática em engenharia de transmissão de potência mecânica, nossa unidade de produção projeta e fabrica uma gama completa de caixas de engrenagens agrícolas, redutores de engrenagem helicoidal, acionamentos planetários, eixos de tomada de força (TDF), cilindros hidráulicos, engrenagens de precisão, correntes e motores industriais.
Além da linha de caixas de engrenagens para perfuradoras de solo, produzimos conjuntos de caixas de engrenagens personalizados e padrão em ferro fundido nodular, ferro fundido, aço fundido, aço fundido de precisão e alumínio fundido para atender às necessidades de OEMs, integradores e distribuidores do mercado de reposição. Nossa capacidade interna inclui equipamentos de fresagem e retificação de engrenagens CNC, máquinas de medição por coordenadas (MMC) e bancadas de teste de relação de contato de engrenagens. Essa capacidade de fabricação completa — que abrange engrenagens, rodas dentadas, engrenagens helicoidais, polias, eixos e componentes mecânicos não padronizados — nos posiciona como um fornecedor único para requisitos de transmissão e trem de força de qualquer complexidade.
Oficina
Produtos compatíveis e fornecimento completo em um só lugar
A caixa de engrenagens da perfuradora de solo EP-650PHD tem o melhor desempenho quando integrada a um conjunto de transmissão completo e compatível. A utilização de um eixo de tomada de força (TDF) com a capacidade adequada e a aquisição de caixas de engrenagens agrícolas complementares do mesmo fabricante garantem compatibilidade dimensional, padrões de engenharia consistentes e um serviço pós-venda simplificado. Fornecemos todos os componentes abaixo a partir de uma única unidade fabril.
Eixo da tomada de força
Uma avaliação correta Eixo da tomada de força A tomada de força (TDF) é a ponte mecânica entre a saída do trator e a entrada da caixa de engrenagens. Fabricamos eixos de TDF totalmente telescópicos e protegidos, em uma variedade de classificações de torque e comprimentos recolhidos, para combinar diretamente com a EP-650PHD, garantindo uma geometria de transmissão segura e conformidade com as obrigações de proteção da TDF em todos os principais mercados. A escolha do eixo correto para esta caixa de engrenagens de perfuração de solo com TDF elimina as dúvidas na integração do sistema.
Caixas de Engrenagens Agrícolas
Além da série de perfuradores de solo, nossa linha completa de Caixas de Engrenagens Agrícolas Abrange acionamentos de cortadores rotativos, caixas de engrenagens de roçadeiras de martelos, acionamentos de espalhadores de feno, acionamentos de distribuidores e muito mais — todos fabricados com os mesmos padrões de material e módulo de engrenagem do EP-650PHD. Um único fornecedor simplifica o processo de aquisição, reduz os prazos de entrega e oferece à sua equipe de manutenção um sistema consistente de numeração de peças para diversos tipos de implementos.
Perguntas frequentes
Q1. Qual o tamanho de trator mais adequado na Austrália para uma perfuradora de solo de 30 HP com relação de 2,92:1, para trabalhos de cercamento de pastagens?
Q2. Como se compara a relação de transmissão de 2,92:1 de uma perfuradora de solos com uma relação de 4:1 para uso agrícola geral em diferentes tipos de solo da América Latina?
Q3. Quais tamanhos de rosca e tipos de eixo são diretamente compatíveis com a saída do eixo óptico neste modelo de caixa de engrenagens de rosca acionada por tomada de força?
Q4. Quando devo considerar a substituição, em vez do reparo, de uma caixa de engrenagens da rosca sem-fim de um trator compacto usado na Nova Zelândia ou no Reino Unido?
Q5. Com que frequência deve ser feita a troca do óleo da engrenagem em uma caixa de engrenagens de perfurador de solo usado para plantio intensivo de pomares na Coreia do Sul ou no Sudeste Asiático?
