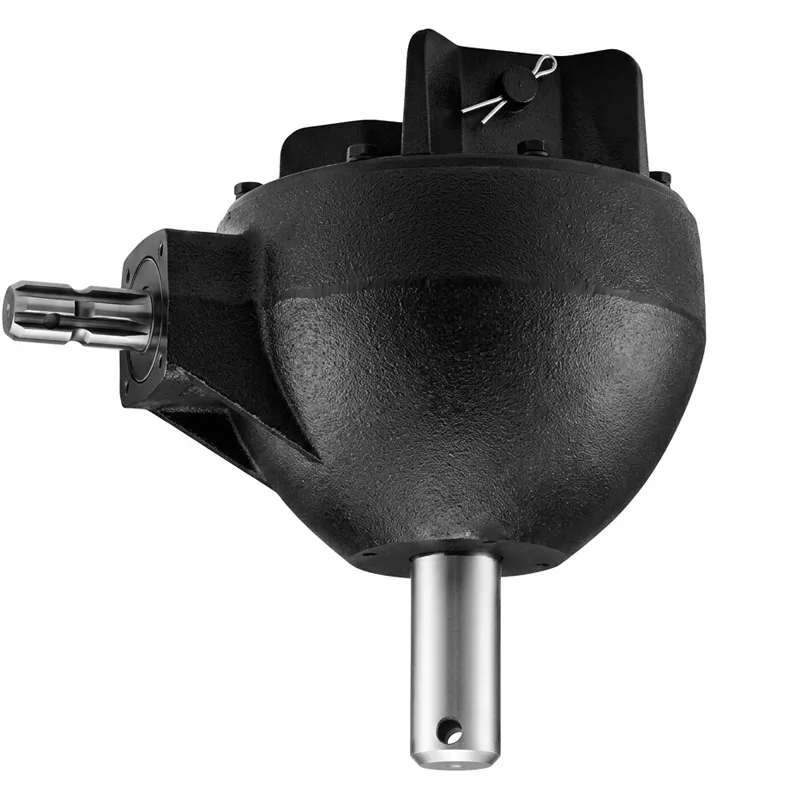

Caixa de engrenagens EP-4:1 para perfurador de solo de 50 HP e 540 RPM

Caixa de engrenagens EP-4:1 para perfurador de solo de 50 HP e 540 RPM

Modelo: EP-01-084 | Relação: 4:1 | Potência: 50 HP | Entrada: 540 RPM | Peso: 44 kg

Projetada para aplicações exigentes de perfuradoras de solo montadas em tratores, a EP-01-084 é uma caixa de engrenagens de perfuração de solo com tomada de força (TDF) para serviço pesado, construída para fornecer conversão de torque confiável em uma ampla gama de tarefas agrícolas e de limpeza de terrenos. Com uma relação de transmissão de 4:1, potência de 50 HP e compatibilidade direta com entrada estriada Z6 de 1 3/8", esta caixa de engrenagens para perfurador de solo foi projetada especificamente para empreiteiros, agricultores e proprietários de terras que operam na América do Norte, Colômbia, Austrália, Sudeste Asiático e outros locais. Seja para instalar postes de cerca em pastagens onduladas, fixar âncoras de fundação em solo compactado ou perfurar buracos para o plantio de árvores frutíferas, esta caixa de engrenagens para perfurador de solo com tomada de força realiza o trabalho com eficiência e com o mínimo esforço do operador. Sua carcaça de ferro fundido, engrenagens cônicas helicoidais de corte preciso e configuração de rolamento de saída reforçado garantem desempenho consistente mesmo em condições de trabalho contínuo no campo. O modelo EP-01-084 é uma escolha popular para quem busca uma caixa de engrenagens de reposição para perfurador de solo ou para atualizar uma unidade desgastada existente em um trator de porte médio a grande.

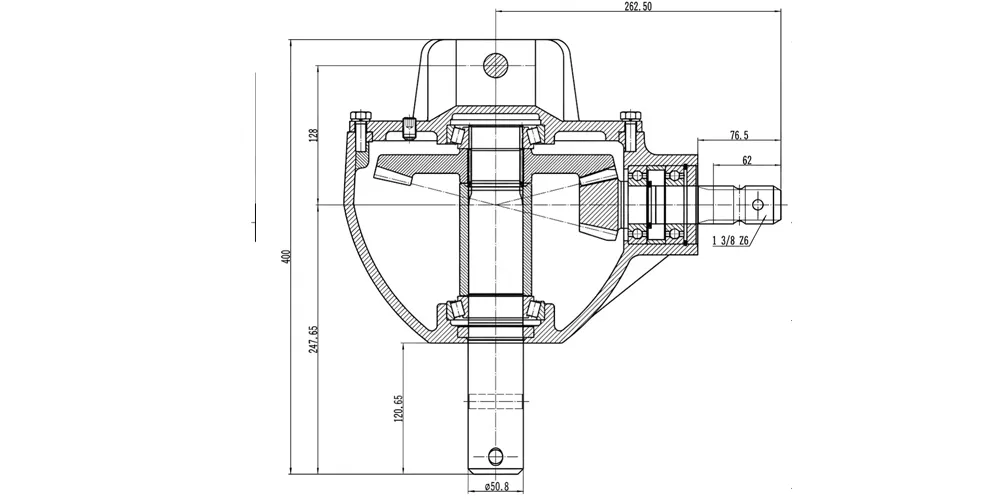

Parâmetros técnicos — Caixa de engrenagens para perfurador de solo EP-01-084

A tabela abaixo resume as especificações completas desta caixa de engrenagens para perfurador de solo. Todos os dados foram obtidos diretamente dos desenhos técnicos da fábrica e refletem o padrão de produção deste modelo. Ao procurar uma caixa de engrenagens de reposição para perfurador de solo, a compatibilidade com essas especificações garante que os parâmetros correspondam aos da sua broca existente.

Cinco principais vantagens do produto

Como funciona a caixa de engrenagens da perfuradora de buracos para postes

Quando o eixo da tomada de força (TDF) do seu trator engata, ele gira a 540 RPM e transmite esse movimento rotativo diretamente para a entrada estriada Z6 de 1 3/8" da caixa de engrenagens da perfuradora EP-01-084. Dentro da carcaça selada de ferro fundido, essa rotação em alta velocidade aciona a engrenagem pinhão de 11 dentes, que se engrena com a engrenagem movida maior de 44 dentes em uma relação de redução de 4:1. Esse engrenamento converte a entrada de alta velocidade e baixo torque em saída de baixa velocidade e alto torque — o princípio mecânico fundamental por trás de toda caixa de engrenagens de perfuradora de trator eficiente. O eixo de saída (configuração de eixo óptico) gira então a aproximadamente 135 RPM com torque substancialmente amplificado, que é transmitido para a conexão de acionamento da broca.

O conjunto de engrenagens é banhado em óleo de engrenagem ISO VG 220, que é lubrificado por imersão à medida que as engrenagens giram, mantendo as superfícies de contato frias e protegidas contra desgaste. Retentores labiais em ambos os eixos impedem vazamentos de óleo e excluem a entrada de terra, areia e umidade — algo crucial para uma ferramenta que opera diretamente no nível do solo. O resultado é um caminho de energia robusto e mecanicamente eficiente do motor do trator para a broca de corte de solo, capaz de perfurar buracos para postes continuamente durante um dia inteiro de trabalho sem sobrecarga térmica.

Composição do material e qualidade de construção

A durabilidade de qualquer caixa de engrenagens para perfuração de postes depende dos materiais utilizados em sua construção — e a EP-01-084 não deixa nada ao acaso. A carcaça externa é fundida em ferro fundido nodular de alta qualidade ou ferro fundido (dependendo da variante), escolhido por sua excelente capacidade de amortecimento de vibrações e resistência a rachaduras sob cargas de impacto encontradas quando uma broca atinge rochas ou sistemas radiculares embutidos. Os furos da carcaça são usinados com precisão por CNC com tolerâncias rigorosas, de modo que todos os assentos dos rolamentos e alinhamentos dos eixos permaneçam exatos durante toda a vida útil da caixa de engrenagens.

O conjunto de engrenagens é fabricado em aço liga cromo-manganês-titânio 20CrMnTi — um material padrão amplamente utilizado em caixas de engrenagens agrícolas de serviço pesado devido à sua excelente resposta à cementação. Após a usinagem para o perfil de dente de Módulo 5.0, tanto o pinhão (11T) quanto a coroa (44T) são cementados e endurecidos superficialmente até HRC 58–62, produzindo uma superfície dura e resistente ao desgaste sobre um núcleo robusto e dúctil. Essa combinação resiste à corrosão por pites e à fratura por fadiga sob as cargas cíclicas que definem o uso em campo. O material do eixo é aço liga de médio carbono, endurecido por indução nas superfícies dos mancais e retificado com precisão para ajuste h6 para instalação de rolamentos selados. Todos os fixadores são de grau 8.8 ou superior. A unidade sai da linha de produção com óleo pré-abastecido e selada para uso imediato em campo.

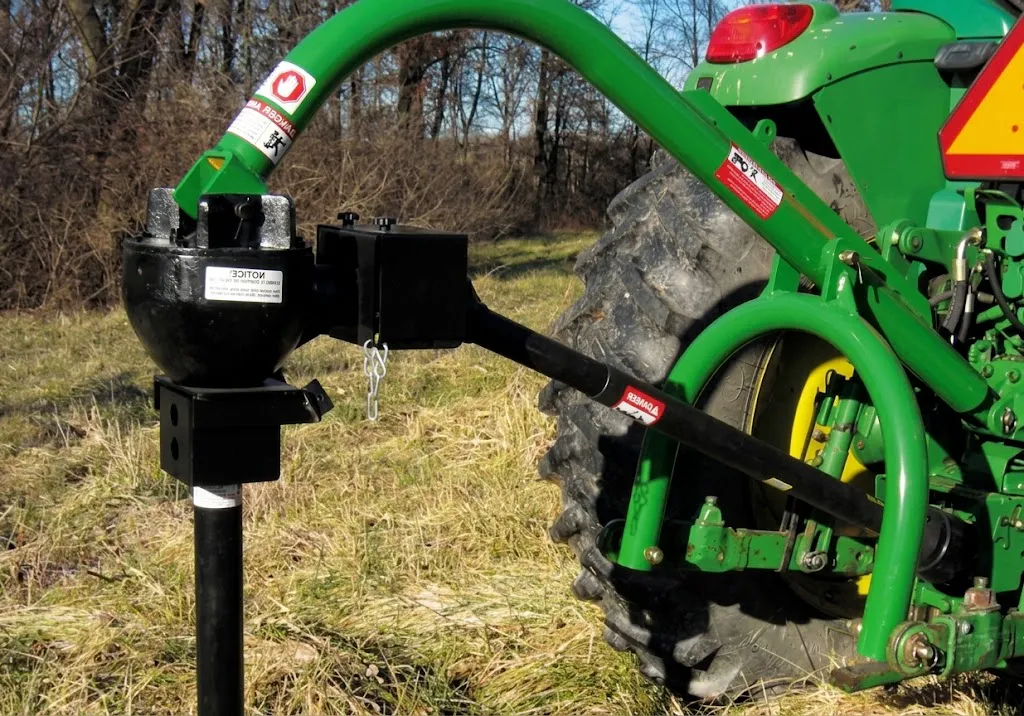

Cenários de aplicação da caixa de engrenagens da perfuradora de buracos para postes

A caixa de engrenagens EP-01-084 para perfurador de solo é um componente de acionamento versátil, adequado para uma ampla gama de aplicações em terrenos e construção civil. Abaixo, apresentamos os principais casos de uso relatados por nossos clientes em campo.

Conformidade regulatória por região

Os equipamentos de transmissão de potência mecânica — incluindo esta caixa de engrenagens para perfurador de solo — estão sujeitos a diferentes normas regionais que regem o projeto, o desempenho e a segurança do operador. Compreender quais normas se aplicam ao seu mercado ajuda a simplificar a importação e a implementação.

Estados Unidos e Canadá: Os equipamentos agrícolas acionados por tomada de força (TDF) devem estar em conformidade com a norma ASABE S207.14 da ASABE (American Society of Agricultural and Biological Engineers), que define as dimensões do eixo da TDF, os requisitos de proteção e as velocidades operacionais seguras. As normas de segurança agrícola OSHA 29 CFR 1928 exigem proteção adequada da TDF quando esta opera perto de pessoas. A interface estriada Z6 de 1 3/8" do EP-01-084 está em conformidade direta com as normas ASABE para TDF. No Canadá, o CGSB e as leis provinciais de segurança agrícola, como a Lei de Fazendas e Trabalhadores Rurais de Ontário, impõem obrigações semelhantes de proteção a equipamentos acoplados a tratores.

União Europeia: A Diretiva de Máquinas da UE 2006/42/CE (e sua sucessora, o Regulamento de Máquinas da UE 2023/1230, em vigor a partir de 2027) exige a marcação CE, a documentação de avaliação de riscos e a preparação de um dossiê técnico para componentes de transmissão de potência colocados no mercado da UE. As normas EN ISO 4254-1 (Máquinas Agrícolas — Segurança) e EN 1553 (Máquinas Agrícolas Autopropelidas) são as principais normas harmonizadas aplicáveis ​​às caixas de engrenagens de escavadeiras acionadas por tomada de força (TDF). Os distribuidores na Alemanha, nos Países Baixos, na França e em outros Estados-Membros devem garantir que os registos de importação acompanhem as unidades em conformidade com a marcação CE.

Austrália e Nova Zelândia: O Código de Práticas da Safe Work Australia para Gerenciamento de Riscos de Equipamentos no Local de Trabalho e os regulamentos estaduais de SST (Saúde e Segurança no Trabalho) relevantes aplicam-se a implementos acoplados a tratores utilizados em propriedades comerciais. A norma AS 1418 e as normas de proteção de máquinas associadas estabelecem a estrutura para o projeto seguro de implementos acionados por tomada de força (TDF) na Austrália. Os Regulamentos de Saúde e Segurança no Trabalho (Gerenciamento Geral de Riscos e Local de Trabalho) de 2016 da Nova Zelândia impõem obrigações semelhantes.

Colômbia e América Latina: Na Colômbia, as normas do ICONTEC (Instituto Colombiano de Normas Técnicas) e a Resolução 90708 do Ministério de Minas e Energia regem as importações de equipamentos industriais. Para máquinas agrícolas, o Decreto 1071 (Decreto Regulamentador do Setor Agrícola) e o registro no ICA (Instituto Colombiano Agropecuário) podem ser aplicáveis ​​a determinadas categorias de implementos. Compradores que buscam perfuradores de solo para tratores na Colômbia devem verificar a classificação aduaneira vigente de acordo com o sistema tarifário NANDINA da Comunidade Andina (subposição 8432 para máquinas agrícolas). As normas ABNT NBR do Brasil e as normas IRAM da Argentina também são relevantes para distribuidores que atuam no mercado latino-americano em geral.

Coréia do Sul: Os equipamentos importados para a Coreia do Sul para uso agrícola estão sujeitos à certificação da Administração de Desenvolvimento Rural (RDA) e à Lei de Segurança e Saúde Industrial da Coreia (KOSHA). A Agência Coreana de Tecnologia e Normas (KATS) supervisiona as normas KS relevantes para engrenagens e componentes de máquinas agrícolas.

Sobre o fabricante

Com mais de uma década de experiência focada em engenharia de transmissão de potência mecânica, nossa unidade de produção é especializada no projeto e fabricação de caixas de engrenagens agrícolas, redutores de engrenagem helicoidal, redutores planetários, eixos de tomada de força (TDF), cilindros hidráulicos, engrenagens de precisão, correntes de rolos e motores industriais. Nosso sistema de gestão da qualidade é certificado pela ISO 9001:2015, garantindo padrões de produção consistentes e rastreabilidade completa para cada lote de caixas de engrenagens para perfuradoras de solo que sai de nossa fábrica.

Além dos produtos padrão de catálogo, nossa equipe de engenharia projeta e produz conjuntos de caixas de engrenagens industriais e agrícolas personalizados em uma ampla gama de materiais estruturais — incluindo ferro fundido nodular, ferro fundido, aço fundido, aço fundido de precisão e alumínio fundido — para atender aos requisitos especializados de OEMs e integradores. Também fabricamos engrenagens, rodas dentadas, engrenagens helicoidais, polias, eixos helicoidais e uma ampla gama de componentes mecânicos padrão e não padrão, o que nos torna uma fonte completa para componentes de transmissão e powertrain. Nossas linhas de produção são equipadas com máquinas CNC de fresagem e retificação de engrenagens, centros de inspeção CMM e bancadas de teste de relação de contato de engrenagens para verificar cada unidade antes do envio.

Oficina

Produtos relacionados e compatibilidade do sistema

A caixa de engrenagens EP-01-084 para perfurador de solo foi projetada para funcionar como parte de um sistema de transmissão completo. A combinação com o eixo da tomada de força (TDF) correto e caixas de engrenagens agrícolas complementares garante máxima eficiência e longa vida útil. Fornecemos todos os componentes a partir de uma única instalação, eliminando dúvidas sobre compatibilidade e simplificando o serviço pós-venda.

Perguntas frequentes
