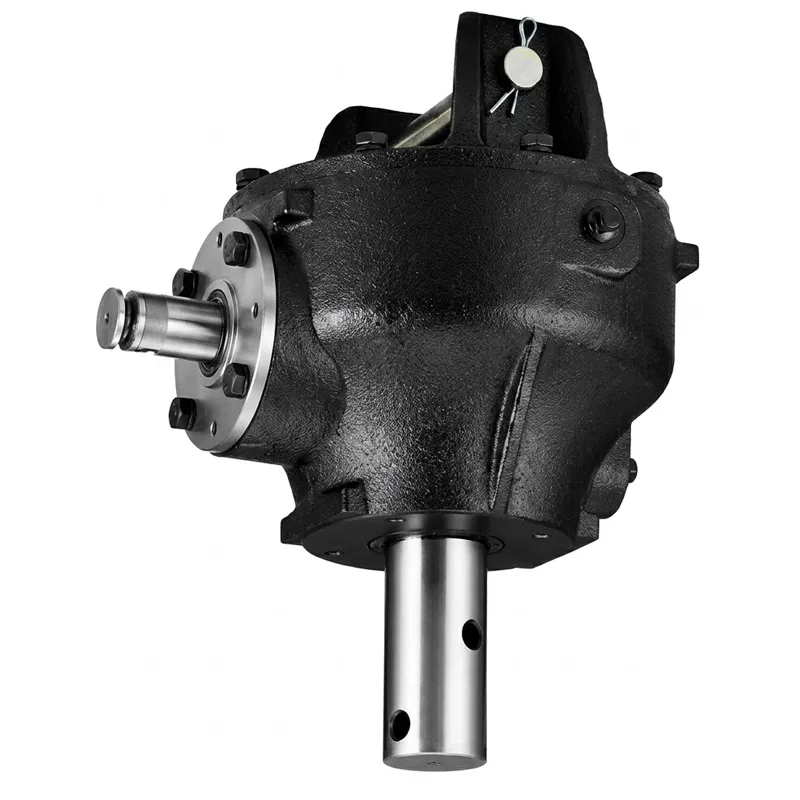

Caixa de engrenagens EP-3.18:1 para perfurador de solo de 40 HP e 540 RPM
A caixa de engrenagens EP-01-725 para perfurador de solo é uma solução de acionamento robusta, projetada para operações eficientes de perfuração. Ela apresenta uma relação de transmissão precisa de 3,18:1, obtida por meio de uma configuração de dentes 11/35 com módulo 5,08, garantindo uma transmissão de torque confiável. Com capacidade para 40 HP a uma velocidade de entrada padrão de 540 RPM, esta unidade foi projetada para lidar com tarefas de escavação exigentes com eficácia. A caixa de engrenagens utiliza uma conexão de eixo óptico tanto para entrada quanto para saída, facilitando a integração perfeita com máquinas compatíveis. Pesando 28 kg, oferece um equilíbrio entre durabilidade e peso gerenciável, tornando-a adequada para aplicações agrícolas que exigem desempenho consistente e fornecimento de potência em ambientes de escavação de solo.
Transmissão de energia agrícola · Série EP
Caixa de engrenagens EP-3.18:1 para perfurador de solo de 40 HP e 540 RPM
Projetada para as condições exigentes do campo, esta caixa de engrenagens para perfuradora de solo com tomada de força (TDF) oferece uma redução de 3,18:1 a 540 rpm de entrada, canalizando 40 HP de potência do trator para a broca com excepcional confiabilidade. Seja para perfurar postes de cerca em uma fazenda colombiana ou preparar fundações para irrigação no interior da Austrália, esta unidade foi projetada para ter o melhor desempenho onde mais importa.

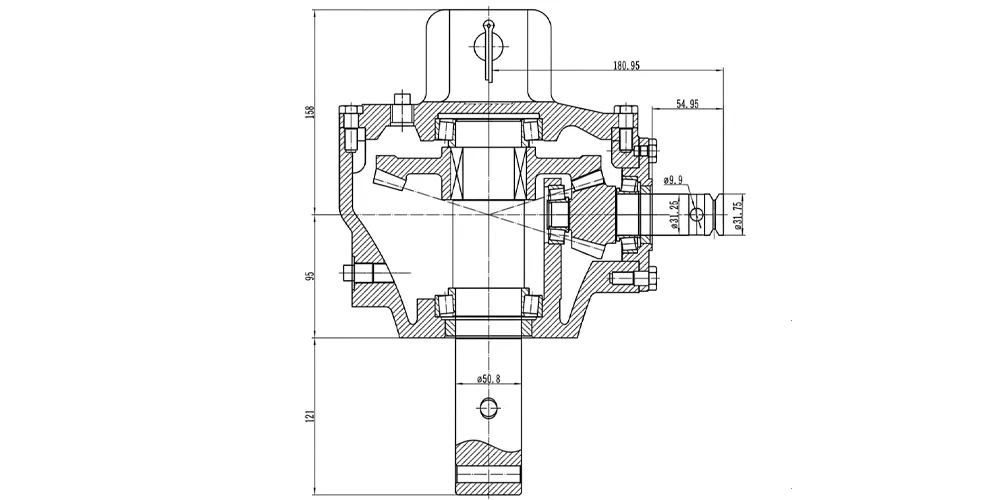

Parâmetros técnicos e especificações da caixa de engrenagens da perfuradora de buracos para postes
O que é uma caixa de engrenagens para perfurar buracos para postes?
A caixa de engrenagens para perfurador de solo — também chamada de caixa de engrenagens para perfurador de solo ou caixa de engrenagens para perfurador de solo — é o coração mecânico de qualquer sistema de perfuração montado em trator. Ela converte a potência rotacional do eixo da tomada de força (TDF) do trator na potência de saída de baixa velocidade e alto torque necessária para impulsionar uma broca perfuradora de solo através de terra, argila, cascalho ou terreno misto. O modelo EP-3.18:1 (código do produto EP-01-725, caixa de engrenagens para perfurador de solo) representa um equilíbrio cuidadosamente ajustado entre a velocidade de entrada e o torque de perfuração, tornando-o uma das opções de caixa de engrenagens para perfurador de solo mais confiáveis disponíveis para tratores utilitários de médio porte que operam na velocidade padrão de 540 rpm da TDF.
Seja instalada em um trator compacto para trabalhos de cercamento na Holanda, em um veículo utilitário para desenvolvimento de terras no Brasil ou em uma máquina agrícola de grande porte usada no setor agrícola da Colômbia, esta caixa de engrenagens para perfuratriz foi projetada para se integrar perfeitamente com os chassis de engate de três pontos padrão de Categoria I e II. Seu design de entrada/saída com eixo óptico proporciona um caminho de energia limpo e direto, minimizando as perdas parasitas e mantendo a unidade compacta e de fácil manutenção em campo.
Como funciona a caixa de engrenagens da perfuradora de buracos para postes
A potência entra na caixa de engrenagens através do eixo de entrada, que se conecta diretamente à tomada de força (TDF) do trator por meio de um eixo de transmissão padrão da TDF. A 540 rpm, o pinhão de entrada — com 11 dentes e fabricado em aço-liga cementado — engrena com uma engrenagem de saída de 35 dentes. Essa relação entre os dentes produz a relação de redução de 3,18:1, reduzindo a velocidade de rotação para aproximadamente 170 rpm no eixo de saída da broca, enquanto multiplica o torque proporcionalmente. O resultado é a ação de rotação lenta e potente necessária para perfurar o solo de forma limpa, sem travamentos ou impactos na transmissão.
A configuração de entrada e saída com eixo óptico (eixo reto) mantém a transmissão alinhada, reduzindo a vibração e a carga lateral nos rolamentos em comparação com arranjos angulares. A lubrificação interna é feita por meio da circulação de óleo por imersão das engrenagens dentro da carcaça fundida e selada, garantindo que todas as faces das engrenagens e pistas dos rolamentos recebam cobertura adequada durante a operação. Um bujão de respiro impede o acúmulo de pressão durante os ciclos térmicos, enquanto os orifícios de enchimento e drenagem de óleo permitem trocas de fluido convenientes sem a necessidade de remover a caixa de engrenagens do implemento.
O valor do módulo de 5,08 corresponde a um perfil de dente robusto que tolera o impacto típico da perfuração em solos duros — um fator crítico em regiões com solos rochosos ou lateríticos, comuns na América do Sul e em partes da Austrália.
Cinco principais vantagens desta caixa de engrenagens para perfurador de buracos para postes com tomada de força (PTO).
① Redução de alto torque 3,18:1
A relação de transmissão de 3,18:1 foi projetada especificamente para trabalhos com perfuratrizes. Ao multiplicar o torque de entrada no eixo de saída, esta caixa de engrenagens para perfuração de postes consegue empurrar uma broca helicoidal padrão através de argila compactada, solo superficial com cascalho ou solo firme, sem exigir que o motor do trator trabalhe em excesso ou superaqueça. Essa relação também permite o uso com brocas de 15 cm a 45 cm de diâmetro, tornando a unidade versátil para diversas aplicações sem a necessidade de troca da caixa de engrenagens.
② Compatibilidade com tomada de força padrão de 540 RPM
Projetada para acoplar-se diretamente à tomada de força (TDF) mais utilizada em tratores no mundo, esta caixa de engrenagens para perfurador de solo elimina a necessidade de conversores de velocidade intermediários. A compatibilidade abrange praticamente todas as marcas de tratores utilitários e compactos, desde importados de médio porte da Coreia e do Japão, comuns na Coreia do Sul e na Holanda, até máquinas norte-americanas de grande porte utilizadas no Canadá e nos Estados Unidos.
③ Engrenagens de aço-liga endurecido
O pinhão e a engrenagem de saída são usinados com precisão a partir de aço-liga cementado e, em seguida, temperados superficialmente para máxima durabilidade. Esse tratamento cria uma camada externa resistente ao desgaste, ao mesmo tempo que mantém o núcleo do dente suficientemente resistente para absorver impactos. Testes de campo no mercado de perfuradoras de solo para tratores na Colômbia — onde solos lateríticos duros são comuns — demonstraram os intervalos de manutenção prolongados que engrenagens de qualidade proporcionam em comparação com alternativas de qualidade inferior.
④ Carcaça selada de ferro fundido
A carcaça em ferro fundido dúctil ou aço fundido proporciona a rigidez estrutural necessária para suportar cargas de torção contínuas. Seu design selado impede a entrada de sujeira, areia e umidade na câmara de engrenagens, uma característica crucial quando a caixa de engrenagens da escavadeira está operando perto de solo recém-revolvido. O sistema de lubrificação por banho de óleo interno dispensa o uso de bomba externa, simplificando a manutenção mesmo em locais remotos, longe de uma oficina.
⑤ Encaixe de substituição direta
Dimensionalmente compatível com uma ampla gama de estruturas de brocas OEM, esta caixa de engrenagens de substituição para perfuradores de solo pode, muitas vezes, ser instalada sem modificar a estrutura do implemento. O design do eixo óptico, o padrão de parafusos padrão e a classe de peso de 28 kg tornam a substituição simples para qualquer operador com conhecimentos básicos de mecânica. Isso é especialmente importante quando ocorre uma falha na caixa de engrenagens no meio da temporada e a substituição rápida da caixa de engrenagens do perfurador de solo é essencial para manter o cronograma de plantio ou cercamento em dia.
Qualidade dos Materiais e da Construção
A carcaça desta caixa de engrenagens para perfuratriz de solo é fundida em ferro fundido nodular ou aço fundido de precisão, selecionados por sua resistência superior a trincas por impacto em comparação com o ferro fundido cinzento padrão. O ferro fundido nodular — também conhecido como ferro fundido dúctil — contém nódulos de grafita esferoidal que interrompem a propagação de trincas, uma propriedade que prolonga diretamente a vida útil da caixa de engrenagens quando esta é submetida a repetidos impactos de perfuração. As carcaças são usinadas com tolerâncias rigorosas após a fundição, garantindo a precisão do alojamento dos rolamentos e a geometria adequada do engrenamento das engrenagens.
Os pares de engrenagens internas são produzidos em aço-liga 20CrMnTi ou equivalente. Após a usinagem por fresagem ou fresagem das engrenagens, cada conjunto passa por cementação em forno com atmosfera controlada, seguida de têmpera e revenido a baixa temperatura. O resultado é uma dureza superficial na faixa de HRC 58–62 nos flancos dos dentes, com um núcleo resistente capaz de suportar fadiga por flexão. O material do eixo é tipicamente aço-liga 40Cr ou 42CrMo, endurecido por indução nos mancais.
Os rolamentos são provenientes de marcas industriais reconhecidas e selecionados de acordo com os padrões de carga radial e axial combinados produzidos pelos conjuntos de engrenagens helicoidais ou cônicas dentro da caixa de engrenagens da broca de tomada de força. Os retentores de óleo são de borracha nitrílica ou fluorocarbonada, adequados para a faixa de temperatura operacional encontrada durante ciclos contínuos de perfuração, tanto nos verões quentes da Austrália quanto nas primaveras frias do Canadá.
Cenários de aplicação da caixa de engrenagens da perfuradora de buracos para postes
🌾 Cercas Agrícolas
Buracos para postes em cercas ao longo de pastos de gado, limites de plantações e perímetros de propriedades. De fazendas de gado na Colômbia a fazendas de ovelhas na Austrália, a perfuradora de buracos para postes para tratores, com configuração Colômbia/Austrália, é a ferramenta essencial para cercas rurais. A potência de 40 HP suporta ciclos repetitivos e de alto volume de perfuração de buracos para postes sem fadiga térmica.
🌳 Plantio de pomares e vinhedos
O plantio de árvores em pomares comerciais e o estabelecimento de vinhas em vinhedos exigem uma perfuração precisa e rápida. A velocidade de saída controlada de aproximadamente 170 rpm proporciona o ritmo de perfuração necessário para paredes de furos limpas, sem desmoronamento do solo — algo importante em solos argilosos de vinhedos encontrados em partes do Reino Unido e da Holanda, onde o cultivo de árvores frutíferas é estabelecido.
🏗️ Infraestrutura Rural
Perfuração de furos de ancoragem para placas de sinalização em estradas rurais, postes de sustentação de linhas de energia, suportes para infraestrutura hídrica rural e postes para galpões agrícolas. Em mercados como o Brasil e o Canadá, onde grandes extensões de terra rural exigem a instalação repetida de postes de serviços públicos, uma perfuratriz de solo confiável com caixa de engrenagens, com capacidade para 40 HP, oferece a vida útil necessária para projetos de grande escala.
🌱 Operações de mudas e transplantes
Programas de reflorestamento, projetos de revegetação com espécies nativas e viveiros comerciais de árvores dependem de uma preparação de covas rápida e consistente. A configuração da caixa de engrenagens da broca do trator facilita o trabalho sistemático ao longo das fileiras de plantio, com a relação de 3,18:1 fornecendo torque suficiente para penetrar solos florestais parcialmente compactados sem travar no meio da perfuração.
⚡ Instalação de Energia Solar e Renovável
As fundações de painéis solares instalados no solo, os postes de cercas para sistemas agrovoltaicos e os marcos de delimitação de parques eólicos dependem cada vez mais de perfuratrizes acopladas a tratores. A caixa de engrenagens da perfuratriz se encaixa em estruturas de perfuração padrão com engate de três pontos, utilizadas por equipes de instalação de energias renováveis, permitindo uma mobilização rápida entre as fileiras de painéis em grandes áreas de instalação, comuns no crescente setor solar da Coreia do Sul e da Colômbia.
Sobre nossa operação de fabricação
Com mais de uma década de experiência prática em transmissão de potência mecânica, nossa unidade de produção abrange uma gama completa de componentes para máquinas industriais e agrícolas. Nosso catálogo inclui caixas de engrenagens agrícolas, redutores de engrenagem helicoidal, redutores planetários, eixos de tomada de força (TDF), cilindros hidráulicos, engrenagens, conjuntos de rodas dentadas, correntes e motores elétricos — oferecendo aos compradores internacionais acesso a uma fonte de fornecimento completa para todas as suas necessidades de transmissão e implementos.
Todas as caixas de engrenagens que saem de nossas instalações são produzidas sob um sistema de gestão da qualidade certificado pela ISO 9001:2015. Nossa capacidade de fundição interna — que abrange ferro fundido nodular, ferro fundido, aço fundido, aço fundido de precisão e alumínio fundido — significa que controlamos a qualidade do material desde a panela de fundição até os componentes usinados acabados. Peças personalizadas e não padronizadas para caixas de engrenagens de perfuradoras de solo, incluindo conjuntos de relações modificados, diâmetros de eixo sob medida e flanges de montagem alternativas, podem ser desenvolvidas com base em desenhos ou amostras do cliente.
Oficina
Produtos relacionados e compatibilidade do sistema
Eixos de transmissão da tomada de força
Cada caixa de engrenagens de perfurador de solo depende de um eixo de tomada de força (TDF) compatível para transferir a potência do trator de forma eficiente. Nossa linha de Eixos da tomada de força Foi projetado para funcionar em conjunto diretamente com esta série de caixas de engrenagens, com perfis de garfo compatíveis, classificações de torque de até 40 HP e ajuste telescópico de comprimento para aplicações de engate de três pontos de Categoria I e II. O sistema integrado de um único fornecedor elimina problemas de compatibilidade de interface e simplifica a montagem do kit de caixa de engrenagens de substituição para perfuradores de solo.
Gama completa de caixas de velocidades agrícolas
Além da série de cavadeiras de buracos para postes, nossa Caixa de Engrenagens Agrícolas O programa abrange caixas de engrenagens para roçadeiras de martelo, roçadeiras rotativas, espalhadores de feno, distribuidores de adubo e muito mais. Um modelo de fornecimento centralizado significa que os compradores podem adquirir todo o conjunto de transmissão do implemento de um único fabricante verificado — reduzindo o número de fornecedores, a complexidade do frete e o gerenciamento de solicitações de garantia em mercados internacionais.
Perguntas frequentes
Q1. Qual a velocidade da tomada de força (TDF) do trator com a qual esta caixa de engrenagens para perfurador de solo funciona em tratores utilitários de médio porte usados na Austrália e na Colômbia? +
Esta caixa de engrenagens é projetada para uma tomada de força (TDF) de 540 rpm, que é a velocidade padrão mais comum encontrada em tratores utilitários e compactos a partir de 30 HP em todo o mundo. Tratores que operam na Austrália, Colômbia, Brasil e Canadá normalmente oferecem 540 rpm como opção padrão de TDF traseira, tornando esta unidade compatível sem a necessidade de conversor de velocidade. Um pequeno número de máquinas de alta potência pode oferecer apenas 1000 rpm de saída na TDF, caso em que um redutor de velocidade intermediário seria necessário — vale a pena verificar as especificações da TDF do seu modelo de trator antes de fazer o pedido.
Q2. Como sei se esta é a caixa de engrenagens de substituição correta para a minha perfuradora de solo atual? +
Os principais parâmetros de compatibilidade são: diâmetro e número de estrias do eixo de entrada (ou diâmetro do eixo óptico, caso sua unidade utilize um eixo liso), padrão de furação na face de montagem da caixa de engrenagens, diâmetro do eixo de saída e a relação de transmissão. O modelo EP-01-725 utiliza um eixo óptico reto de entrada e saída — o mais comum em unidades perfuradoras de porte compacto a médio. Se a caixa de engrenagens da sua escavadeira atual for uma unidade de 3,18:1 com peso aproximado de 28 kg, este modelo é uma excelente opção.
Q3. Que tipo de óleo devo usar para lubrificar a caixa de engrenagens de uma perfuradora de solo como a EP-01-725 em condições de campo com altas temperaturas? +
Para a maioria dos ambientes operacionais, um óleo mineral para engrenagens ISO VG 220 ou ISO VG 320 — equivalente a SAE 90 GL-4 ou GL-5 — é o padrão para este tipo de caixa de engrenagens de rosca transportadora acionada por tomada de força. Em condições de alta temperatura ambiente, como as encontradas na Colômbia, no norte do Brasil ou no interior da Austrália durante o verão, um óleo para engrenagens GL-5 de maior viscosidade (ISO VG 320) pode proporcionar melhor retenção da película lubrificante nas faces das engrenagens sob carga contínua. Lubrificantes sintéticos para engrenagens com a mesma viscosidade são aceitáveis e podem estender os intervalos de troca, embora a unidade deva ser lavada e reabastecida após as primeiras 50 horas de operação para remover quaisquer partículas metálicas remanescentes da fase de amaciamento.
Q4. Onde os agricultores e empreiteiros no Canadá e na Coreia do Sul podem encontrar peças de reposição para caixas de engrenagens de perfuradoras de solo para manutenção contínua? +
Peças para caixas de engrenagens de perfuradoras de solo — incluindo conjuntos de rolamentos de reposição, retentores de óleo, conjuntos de eixo de entrada e pares de engrenagens para a série EP — estão disponíveis diretamente de nossa fábrica para exportação para todos os principais mercados agrícolas, incluindo Canadá, Coreia do Sul, Holanda, Austrália e outros. Pedidos em grande quantidade para revendedores de implementos agrícolas ou operadores de frotas de locação podem ser feitos com base em pedidos recorrentes. Kits de vedação e conjuntos de rolamentos são particularmente populares como itens de manutenção preventiva para operadores que utilizam equipamentos perfuradores de solo intensivamente durante as épocas de plantio ou cercamento.
Q5. Como uma caixa de engrenagens para perfuração de postes com relação de 3,18:1 se compara a unidades com relações mais altas ao perfurar em condições de solo misto em terras agrícolas brasileiras? +
A relação de 3,18:1 proporciona um equilíbrio entre velocidade de saída e torque, ideal para uma ampla gama de tipos de solo — desde os solos soltos do Cerrado brasileiro até os solos argilosos e mais pesados do Oxisol. Relações mais altas (por exemplo, 4:1 ou 5:1) produzem mais torque, mas uma velocidade de perfuração mais lenta, o que é benéfico em solos extremamente duros, mas pode reduzir a frequência de ciclos em condições mais macias. A caixa de engrenagens da perfuradora de solo com relação 3,18:1 é geralmente a opção de relação única mais versátil para fazendas com solos mistos, oferecendo torque suficiente para terrenos firmes e, ao mesmo tempo, mantendo um ritmo de perfuração prático que garante alta produtividade durante operações de perfuração de solo em grande volume.
