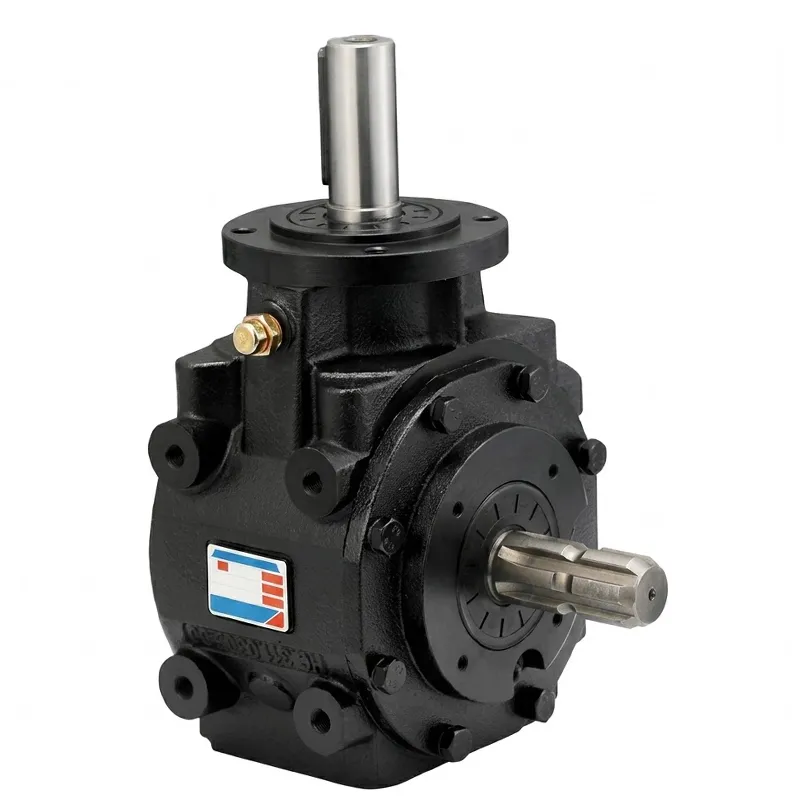

Hộp số máy xới quay EP tỷ số truyền 1:3, công suất 50HP, tốc độ 540 vòng/phút

Truyền tải canh tác đất nông nghiệp

Hộp số máy xới quay EP tỷ số truyền 1:3, công suất 50HP, tốc độ 540 vòng/phút

Hộp số máy xới quay chuyên dụng cung cấp tỷ số truyền tăng dần 1:3 ở tốc độ đầu vào PTO 540 vòng/phút — công suất định mức 50 mã lực với trục đầu vào và đầu ra kiểu trục quang học để tích hợp trực tiếp với các cụm máy xới liên kết ba điểm tiêu chuẩn của máy kéo trên toàn thế giới.

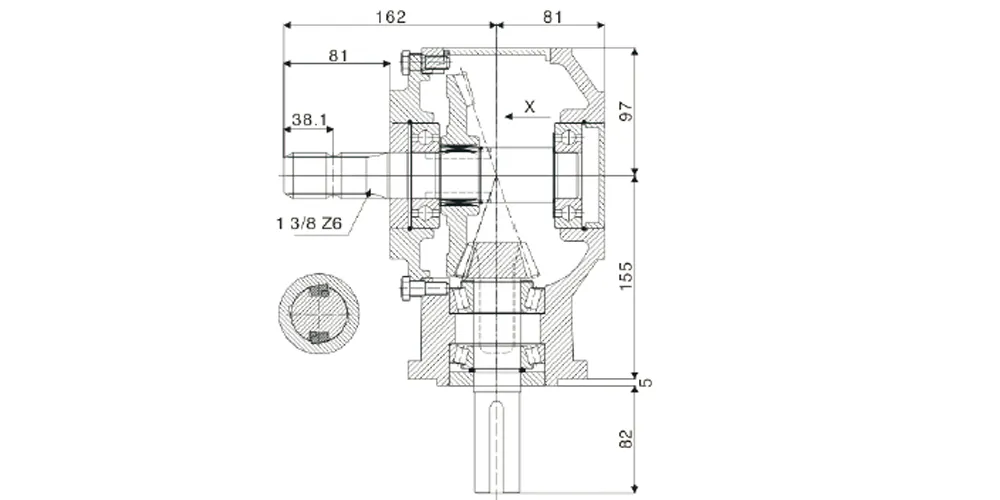

Thông số kỹ thuật hộp số máy cày quay

Cách thức hoạt động của hộp số máy xới quay này.

Cốt lõi cơ khí của bộ truyền động máy xới quay này là hệ thống bánh răng côn xoắn ốc, chuyển đổi tốc độ quay đầu vào 540 vòng/phút từ trục PTO thành tốc độ đầu ra 1.620 vòng/phút — tỷ lệ tăng tốc 1:3 đạt được thông qua bánh răng vành 36 răng ăn khớp với bánh răng nhỏ 12 răng. Cấu hình răng 36/12 và hình học bánh răng mô-đun 4,35 cùng nhau xác định tỷ số tiếp xúc và đặc tính phân chia tải của sự ăn khớp. Số mô-đun cao hơn thường cho thấy răng bánh răng lớn hơn, từ đó mang được mô-men xoắn lớn hơn trên mỗi đơn vị chiều rộng mặt răng — điều này rất quan trọng đối với ứng dụng 50 mã lực, nơi mô-men xoắn cực đại tức thời trong các va chạm giữa lưỡi xới và đá có thể đạt đến bội số của mô-men xoắn hoạt động ổn định.

Cả trục đầu vào và đầu ra đều sử dụng hình học trục quang học — một thiết kế trục trong đó đường tâm quay được giữ ở một tiêu chuẩn hình học chính xác xuyên suốt chiều dài ổ trục, giảm thiểu độ lệch trục khi chịu tải. Trong các ứng dụng máy xới quay, nơi cụm rôto răng cày có thể bị mất cân bằng do tải trọng đất không đều giữa các vị trí răng cày, trục đầu ra trục quang học chống lại mômen uốn sinh ra hiệu quả hơn so với trục trơn, bảo vệ ổ trục đầu ra khỏi bị mỏi sớm. Đầu vào spline Z6 1-3/8 inch kết nối trực tiếp với trục PTO nông nghiệp tiêu chuẩn mà không cần bộ chuyển đổi trên hầu hết các nền tảng máy kéo được sử dụng trên toàn cầu.

Hệ thống bôi trơn bằng dầu giúp cung cấp chất bôi trơn liên tục cho các bề mặt ăn khớp bánh răng và ổ trục trong suốt quá trình canh tác. Vỏ gang kín ngăn chặn bụi đất, mảnh vụn cây trồng và nước xâm nhập vào các bề mặt làm việc — một đặc điểm quan trọng vì các bộ phận hộp số máy xới quay hoạt động rất gần với đất bị xới tung trong mỗi lượt làm việc. Việc quản lý nhiệt được thực hiện thụ động, dựa vào sự tuần hoàn của dầu và diện tích bề mặt vỏ để tản nhiệt sinh ra tại các bề mặt ăn khớp bánh răng dưới tải trọng 50HP liên tục.

Năm ưu điểm chính của hộp số máy cày quay

Vật liệu và cấu tạo hộp số máy cày quay

Vỏ hộp số máy xới quay này được làm từ gang xám GG25 – vật liệu được lựa chọn nhờ sự kết hợp giữa độ bền nén, khả năng gia công và khả năng giảm rung. Trong các ứng dụng canh tác đất, việc giảm rung ở mức vỏ hộp số giúp ngăn ngừa hiện tượng cộng hưởng giữa trục đầu ra tốc độ cao và khung liên kết ba điểm của máy kéo, điều này trong các thiết kế giảm chấn không đủ có thể gây ra hiện tượng nứt mỏi sớm tại các gờ lắp và lỗ bu lông. Bề mặt ngoài của vỏ hộp số được xử lý bằng phốt phát và sơn để chống ăn mòn, điều này rất quan trọng trong môi trường ẩm ướt và mài mòn thường xuyên gặp phải trong quá trình chuẩn bị luống gieo hạt mùa xuân và cày xới gốc rạ mùa thu.

Bộ bánh răng côn xoắn 36/12 được gia công từ thép hợp kim crom-molypden tôi cứng bề mặt. Các mặt răng được mài hoàn thiện sau khi tôi cứng bề mặt để duy trì độ chính xác của biên dạng bánh răng, cần thiết cho hoạt động êm ái, ít rung động ở tốc độ đầu ra 1.620 vòng/phút. Hình dạng răng mô-đun 4,35 cung cấp độ dày tiết diện chân răng đủ để chống lại sự mỏi uốn dưới tải trọng xung kích chu kỳ sinh ra khi các răng cào gặp đá hoặc lớp đất nén chặt, mà không làm cho bộ bánh răng quá lớn so với phạm vi ứng dụng. Cả trục đầu vào và trục đầu ra của trục quang đều được làm bằng thép hợp kim cacbon trung bình, được tôi cứng cảm ứng tại các vùng ổ trục và vùng then răng.

Các ổ bi là loại tiếp xúc góc hoặc ổ bi côn được lựa chọn để chịu được lực đẩy hướng tâm và hướng trục kết hợp sinh ra tại khớp bánh răng côn xoắn. ​​Tất cả các mặt tiếp xúc của ổ bi đều được gia công với dung sai lắp ghép chặt H7/p6 để ngăn chặn sự quay của vòng ngoài dưới tải trọng động. Phớt trục là loại cao su polyacrylate hai môi, có khả năng chống tiếp xúc với dầu hộp số và chống nhiễm bẩn bụi ngoài đồng, cung cấp chức năng giữ và ngăn chặn kép rất quan trọng trong điều kiện vận hành máy cày ngoài đồng.

Các kịch bản ứng dụng của hộp số máy cày quay

Máy xới quay được sử dụng để làm gì? Trên thực tế, máy xới quay là thiết bị gắn trên máy kéo, sử dụng các lưỡi xới chạy bằng động cơ để phá vỡ, lật úp và làm tơi đất — chuẩn bị luống gieo hạt, vùi lấp tàn dư cây trồng, kiểm soát cỏ dại và làm thoáng khí cho đất bị nén chặt. Hộp số tỷ lệ 1:3 của máy xới quay là bộ phận truyền động cốt lõi giúp thực hiện các thao tác này tại trục PTO của máy kéo, chuyển đổi tốc độ trục 540 vòng/phút thành tốc độ quay của rôto lưỡi xới cần thiết để xới đất hiệu quả. Các ứng dụng thực địa sau đây thể hiện môi trường làm việc chính của thiết bị này.

Các vấn đề về quy định và tuân thủ theo từng khu vực

Máy xới quay và các bộ phận truyền động của chúng được phân loại là máy móc nông nghiệp theo khung pháp lý của hầu hết các khu vực thương mại lớn, và người mua nên xác minh các yêu cầu an toàn và tuân thủ hiện hành tại lãnh thổ của họ trước khi sử dụng hộp số máy xới quay nông nghiệp này.

Sản phẩm tương thích & Cung cấp trọn gói

Hộp số máy xới quay này được thiết kế để hoạt động như một phần của hệ thống truyền động xới đất hoàn chỉnh. Chúng tôi sản xuất đầy đủ các bộ phận — từ kết nối PTO của máy kéo đến trục rôto của thiết bị — cho phép mua sắm từ một nguồn duy nhất cho các nhà tích hợp thiết bị, đại lý máy móc nông nghiệp và nhà thầu cần xác nhận khả năng tương thích hệ thống thay vì mua riêng lẻ từng bộ phận có thể không cùng tiêu chuẩn kích thước.

Giới thiệu về cơ sở sản xuất của chúng tôi

Với hơn một thập kỷ kinh nghiệm thực tiễn trong kỹ thuật cơ khí và sản xuất, nhà máy của chúng tôi tập trung vào thiết kế và chế tạo chính xác các thiết bị truyền động nông nghiệp và công nghiệp. Nhà máy hoạt động theo chứng nhận ISO 9001:2015, bao gồm toàn bộ quy trình sản xuất — từ kiểm tra nguyên vật liệu đầu vào đến gia công bánh răng, lắp ráp và thử nghiệm chức năng cuối cùng — đảm bảo rằng mọi hộp số máy xới quay được bán ra từ dây chuyền sản xuất của chúng tôi đều đáp ứng các tiêu chuẩn về kích thước và hiệu suất nhất quán.

Phạm vi sản phẩm của chúng tôi bao gồm hộp số nông nghiệp, bộ giảm tốc bánh răng trục vít, bộ truyền động bánh răng hành tinh, xi lanh thủy lực, trục PTO, bánh răng, đĩa xích, xích, bánh răng trục vít, ròng rọc và động cơ điện. Ngoài các mặt hàng tiêu chuẩn trong danh mục, chúng tôi thiết kế và sản xuất các cụm hộp số theo thông số kỹ thuật tùy chỉnh bằng gang dẻo, gang xám, thép đúc, thép đúc chính xác và nhôm đúc — cũng như các linh kiện cơ khí riêng lẻ theo bản vẽ không tiêu chuẩn cho các khách hàng OEM yêu cầu cấu hình hộp số máy cắt quay nằm ngoài phạm vi sản phẩm tiêu chuẩn của chúng tôi. Tỷ số truyền, bố trí trục và cấu hình lắp đặt tùy chỉnh có thể được phát triển từ thông số kỹ thuật của khách hàng đến mẫu sản phẩm hoàn chỉnh với đầy đủ tài liệu về kích thước và hiệu suất.
