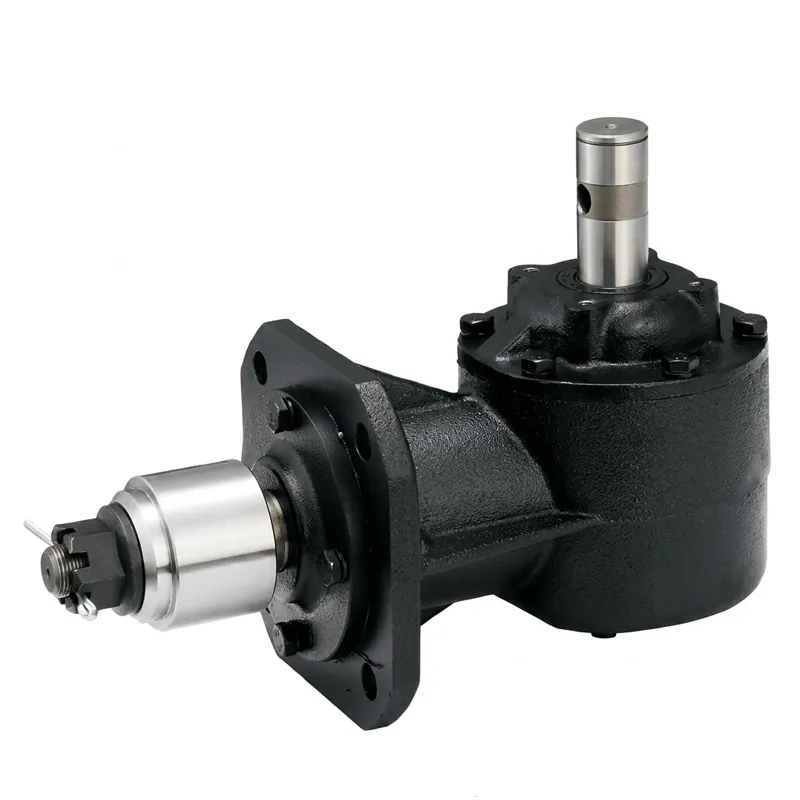

Hộp số máy cắt cỏ EP-RC31 30HP 540 RPM
Cái Hộp số máy cắt cỏ EP-RC31 Đây là hộp số góc vuông 30 HP được thiết kế để chuyển đổi chuyển động quay trục PTO nằm ngang thành mô-men xoắn truyền động lưỡi cắt thẳng đứng ở tốc độ đầu vào định mức 540 vòng/phút. Được thiết kế cho môi trường nông nghiệp và cảnh quan chuyên nghiệp đòi hỏi khắt khe, hộp số này cung cấp khả năng truyền tải năng lượng ổn định thông qua bộ bánh răng côn xoắn ốc giúp giảm thiểu rung động và tích tụ nhiệt trong các phiên cắt kéo dài. Vỏ hộp nhỏ gọn tích hợp nhiều tùy chọn tỷ số truyền — 1:1.46, 1:1.69, 1:1.93 và 1:2.3 — mang lại cho người vận hành và các nhà tích hợp OEM khả năng kết hợp chính xác trên nhiều loại máy cắt cỏ quay và dụng cụ làm việc trên mặt đất.
Với trọng lượng tịnh 21,5 kg, thiết bị đạt được sự cân bằng tuyệt vời giữa độ cứng vững về cấu trúc và tính di động dễ dàng bảo trì tại hiện trường. Giao diện đầu vào/đầu ra chấp nhận trục răng cưa 3/8 Z6 hoặc kết nối răng cưa côn trục quang học, giúp cho thiết bị này... hộp số máy cắt cỏ nông nghiệp Tương thích với nhiều cấu hình trục PTO máy kéo nhất có thể, từ máy kéo tiện ích nhỏ gọn 40 HP đến máy móc canh tác hàng loạt 120 HP hoạt động trên các trang trại cỏ lớn hoặc đội xe bảo dưỡng lề đường.
Giải pháp truyền tải nông nghiệp
EP-RC31 30HP 540 RPM
Hộp số máy cắt cỏ
Hộp số góc vuông được thiết kế chính xác dành cho máy cắt cỏ — được chế tạo cho các hệ thống cắt dẫn động bằng trục PTO hoạt động liên tục trong các hoạt động chăm sóc sân cỏ chuyên nghiệp, nông trại và đô thị trên toàn thế giới.
Thông số kỹ thuật — Hộp số máy cắt cỏ EP-RC31
| Tham số | Thông số kỹ thuật |
|---|---|
| Người mẫu | EP-RC31 |
| Công suất (HP) | 30 mã lực |
| Tốc độ đầu vào định mức | 540 vòng/phút |
| Các tùy chọn tỷ số truyền | 1:1.46 / 1:1.69 / 1:1.93 / 1:2.3 |
| Cấu hình răng | 22/15 · 22/13 · 29/15 · 28/12 |
| Mô-đun | 5.08 / 5.0 / 4.0 / 4.0 |
| Giao diện đầu vào/đầu ra | Rãnh then 3/8 Z6 / Rãnh then côn trục quang học |
| Trọng lượng tịnh | 21,5 kg |

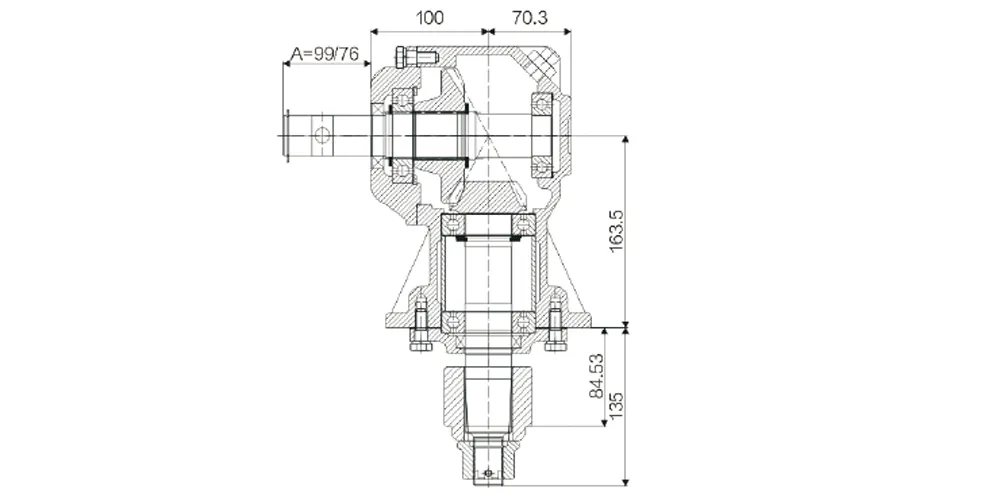

| Kích thước tổng thể (mm) | 100 (Rộng) × 163,5 (Cao) × 135 (Sâu) — mặt bích A: 99 / 76 |
| Loại truyền động | Bánh răng côn vuông góc — bố trí hộp số 90 độ |
Năm ưu điểm vượt trội về hiệu suất của hộp số máy cắt cỏ
Bốn tùy chọn tỷ số truyền (từ 1:1,46 đến 1:2,3) cho phép bạn điều chỉnh tốc độ đầu lưỡi cắt chính xác phù hợp với loại cỏ, công suất PTO của máy kéo và chiều rộng sàn cắt cỏ — loại bỏ nhu cầu phải dự trữ nhiều loại hộp số khác nhau.
Bánh răng côn xoắn được cắt theo mô-đun 4.0–5.08 mang lại khả năng truyền tải năng lượng êm ái, ít tiếng ồn ngay cả khi chịu tải trọng va đập. Các mặt răng được mài và đánh bóng để đạt độ chính xác tiếp xúc, giúp kéo dài khoảng thời gian bảo dưỡng so với các loại bánh răng cắt thẳng thông thường.
Đầu nối trục quang/trục côn kép 3/8 Z6 phù hợp với hầu hết các trục PTO máy kéo được sử dụng ở Bắc Mỹ, Châu Âu, Úc và Đông Nam Á — do đó, các thiết bị truyền động PTO hiện có có thể tiếp tục hoạt động mà không cần ống chuyển đổi.
Với kích thước 100 × 163,5 mm và trọng lượng 21,5 kg, EP-RC31 phù hợp với hầu hết các loại máy cắt cỏ tầm trung trước đây cần phải nhập khẩu linh kiện từ châu Âu. Kiểu bố trí bu lông mặt bích hỗ trợ tích hợp trực tiếp với các nhà sản xuất thiết bị gốc (OEM) vào hộp số máy cắt cỏ tự lái.
Mỗi sản phẩm đều trải qua quá trình kiểm tra kích thước, kiểm tra mẫu tiếp xúc bánh răng và kiểm tra vận hành thử nghiệm trên bệ thử nghiệm chuyên dụng trước khi xuất xưởng — mang lại sự tin tưởng cho các nhà phân phối và người dùng cuối về hiệu suất của máy cắt cỏ sử dụng hộp số ngay từ ngày đầu tiên.
Nguyên lý hoạt động của hộp số máy cắt cỏ EP-RC31
Hộp số máy cắt cỏ EP-RC31 nhận mô-men xoắn PTO từ máy kéo thông qua trục đầu vào nằm ngang ở tốc độ 540 vòng/phút. Bên trong vỏ đúc, một cặp bánh răng côn xoắn được căn chỉnh chính xác sẽ chuyển hướng quay 90 độ đến trục đầu ra thẳng đứng. Cấu hình hộp số góc vuông này là nền tảng của mọi thiết kế sàn cắt cỏ kiểu quay vì nó cho phép động cơ máy kéo duy trì ở vị trí dọc bình thường trong khi dẫn động các lưỡi cắt được gắn nằm ngang trên sàn cắt có cấu hình thấp.
Bánh răng nhỏ đầu vào ăn khớp với bánh răng lớn hơn ở tỷ số truyền đã chọn. Ví dụ, ở tỷ số truyền 1:2.3, mỗi vòng quay 540 vòng/phút đầu vào tại trục PTO của máy kéo tương ứng với khoảng 1.242 vòng/phút đầu ra tại trục lưỡi cắt — tốc độ đầu lưỡi cắt nằm trong phạm vi hoạt động an toàn cho hầu hết các ứng dụng cắt cỏ và cây lá rộng. Trên tất cả các cài đặt tỷ số truyền, kích thước mô-đun hộp số máy cắt cỏ này (4.0 hoặc 5.08 tùy thuộc vào tỷ số truyền) được hiệu chỉnh để chịu được công suất tối đa 30 HP với hệ số hoạt động lớn hơn 1.5, cho phép quá tải trong thời gian ngắn khi máy cắt va phải đá hoặc thân cây gỗ.
Các vòng bi kín trên cả hai trục giữ chất bôi trơn và ngăn bụi đất. Các mặt bích của vỏ được bắt vít trực tiếp vào khung kết cấu của bộ phận cắt cỏ, do đó... hộp số truyền động máy cắt cỏ Nó trở thành một nút cấu trúc tích hợp chứ không phải là một phần phụ - giúp giảm sự truyền rung động và ngăn ngừa hiện tượng mỏi vật liệu lắp ghép.
Vật liệu và cấu trúc
Vỏ hộp số máy cắt cỏ EP-RC31 được đúc chính xác từ gang dẻo chất lượng cao, được lựa chọn nhờ sự kết hợp giữa độ bền kéo và khả năng giảm chấn rung động. Gang dẻo có khả năng chống va đập tốt hơn gang xám tiêu chuẩn — một đặc tính quan trọng khi máy cắt cỏ gặp phải chướng ngại vật bất ngờ trong quá trình vận hành trên đồng ruộng. Bộ bánh răng bên trong được gia công từ phôi thép hợp kim, tôi cứng bề mặt đến 58–62 HRC ở các mặt bên và mài chính xác theo tiêu chuẩn AGMA cấp 10 để đảm bảo ăn khớp êm ái và phân bố tải trọng đồng đều.
Đối với hộp số máy cắt cỏ hoạt động ở tốc độ 540 vòng/phút dưới tải trọng liên tục 30 mã lực, độ bền của trục là rất quan trọng — tất cả các trục đều được tiện từ thép hợp kim 42CrMo4 (tương đương AISI 4140) và được tôi cứng đến độ cứng lõi 28–32 HRC, cung cấp độ bền xoắn và uốn cần thiết để duy trì hoạt động liên tục 30 mã lực ở tốc độ 540 vòng/phút mà không bị hỏng do mỏi trong suốt vòng đời sử dụng nhiều mùa. Vòng bi được cung cấp theo tiêu chuẩn ISO 355 loại con lăn côn hoặc bi rãnh sâu và được thiết kế với tuổi thọ L10 vượt quá 5.000 giờ hoạt động ở tải trọng định mức.
Lớp bảo vệ bề mặt bao gồm hai lớp sơn lót chuyên dụng cho máy móc nông nghiệp và lớp phủ polyurethane, mang lại khả năng chống ăn mòn khi tiếp xúc lâu dài với nước tưới, phân bón bắn tóe và điều kiện khí hậu nhiệt đới ẩm ướt như ở thị trường Đông Nam Á và Nam Mỹ - cả hai đều là những khu vực có nhu cầu ngày càng tăng đối với các sản phẩm này. hộp số máy cắt cỏ nông nghiệp giải pháp.
Các kịch bản ứng dụng
🌿 Sân cỏ và sân thể thao rộng lớn
Các sân golf, sân bóng bầu dục và công viên đô thị ở Anh, Úc và Canada đều cần một hệ thống đáng tin cậy. hộp số máy cắt cỏ Và hộp số sàn cắt cỏ Máy có khả năng duy trì lịch cắt cỏ dày đặc hàng tuần mà không cần thời gian ngừng hoạt động ngoài kế hoạch. EP-RC31 xử lý được diện tích mặt cắt rộng với tốc độ lưỡi cắt ổn định bất kể địa hình gồ ghề.
🌿 Bảo dưỡng lề đường và vệt bánh xe
Các nhà thầu bảo dưỡng đường cao tốc trên khắp châu Âu và Hoa Kỳ gắn các bộ phận máy cắt cỏ xoay vào hệ thống móc ba điểm của máy kéo để cắt cỏ ven đường theo mùa. Bố trí hộp số 90 độ trong EP-RC31 giúp xử lý những thay đổi địa hình đột ngột và các mảnh vụn ẩn khuất với độ rung lắc hệ thống truyền động tối thiểu so với các loại máy cắt thẳng cũ hơn.
🌿 Quản lý đồng cỏ trang trại
Các trang trại chăn nuôi và trồng trọt sử dụng máy cắt cỏ xoay dẫn động bằng trục PTO để cắt tỉa cỏ trên đồng ruộng, kiểm soát cỏ dại và duy trì lề ruộng. Máy EP-RC31 phù hợp với... hộp số máy cắt cỏ tự hành Các yêu cầu đối với máy cắt cỏ kéo cũng như các thiết bị gắn trực tiếp vào hệ thống móc ba điểm tại các trang trại trên khắp vùng Trung Tây Hoa Kỳ, vùng thảo nguyên Cerrado của Brazil và các khu vực chăn thả gia súc của Úc.
🌿 Quản lý sàn vườn cây ăn quả và vườn nho
Giữa những hàng cây trong các vùng trồng nho ở châu Âu và những vườn cam quýt ở Nam Phi và Nam Mỹ, một hộp số góc vuông nhỏ gọn dùng cho máy cắt cỏ phải phù hợp với khoảng cách gầm thấp. Vỏ hộp số EP-RC31 có thiết kế mỏng và nhiều tùy chọn tỷ số truyền khiến nó trở thành lựa chọn ưu tiên. hộp số máy cắt cỏ Và hộp số cho máy cắt cỏ giải pháp trong bối cảnh làm vườn chính xác này.
🌿 Tích hợp bộ phận cắt cỏ OEM
Các nhà sản xuất thiết bị gốc (OEM) đang xây dựng những sản phẩm mới. Thay thế hộp số máy cắt cỏ nông nghiệpCác thiết kế sẵn sàng tích hợp EP-RC31 làm bộ truyền động chính cho sàn máy. Mẫu mặt bích tiêu chuẩn và đầu vào hai rãnh giúp giảm thời gian thiết kế và cho phép bảo trì đa nền tảng — một lợi ích lớn cho các đại lý tại các thị trường mà việc sẵn có phụ tùng thay thế là rất quan trọng, chẳng hạn như Trung Đông và châu Phi cận Sahara.
Tuân thủ quy định và tiêu chuẩn toàn cầu
Thiết bị truyền động điện trong nông nghiệp chịu sự điều chỉnh của một mạng lưới phức tạp các chỉ thị về an toàn và máy móc theo từng khu vực. Hiểu rõ các yêu cầu này sẽ bảo vệ người mua, nhà phân phối và người sử dụng cuối cùng trên tất cả các thị trường chính.
| Vùng đất | Tiêu chuẩn/Chỉ thị chính | Mối liên quan đến hộp số |
|---|---|---|
| Châu Âu (EU) | Chỉ thị về máy móc 2006/42/EC · EN ISO 4254-7 | Hộp số truyền động máy cắt cỏ dẫn động bằng trục PTO phải có dấu CE và tuân thủ các yêu cầu về bảo vệ trục quay. |
| Vương quốc Anh | Quy định về an toàn máy móc của Vương quốc Anh năm 2008 · PUWER 1998 | Luật được giữ nguyên sau Brexit yêu cầu thiết bị cắt cỏ phải có nhãn hiệu UKCA và phải có bộ phận bảo vệ trục PTO an toàn trên các trang trại nông nghiệp. |
| Hoa Kỳ | ANSI/ASABE S395.2 · OSHA 29 CFR 1928.57 | Các bộ phận truyền động PTO của thiết bị nông nghiệp phải tuân thủ các tiêu chuẩn an toàn của ASABE; OSHA quy định việc bảo dưỡng tấm chắn PTO tại các nơi làm việc trong lĩnh vực nông nghiệp. |
| Úc / New Zealand | Tiêu chuẩn AS 61800 · Cơ quan An toàn Lao động Úc — Bộ quy tắc thực hành | Theo hướng dẫn của Safe Work Australia, thiết bị cắt cỏ dẫn động bằng trục PTO phải có thiết bị bảo vệ; các tiểu bang ban hành luật an toàn lao động riêng. |
| Brazil | NR 12 — ABNT NBR 14978 | Tiêu chuẩn quy định NR 12 của Brazil quy định về an toàn máy móc; thiết bị nông nghiệp phải đáp ứng các yêu cầu của ABNT về bảo vệ các bộ phận quay. |
| Canada | CSA Z1000 · Quy định về an toàn lao động cấp tỉnh | Luật an toàn nông trại cấp tỉnh (ví dụ: Quy định Ontario O. Reg. 414/05) quy định các yêu cầu về bảo vệ trục PTO và hộp số truyền động cho tất cả các hoạt động cắt cỏ thương mại. |
Khách hàng ở tất cả các khu vực nên kiểm tra các yêu cầu hiện hành của địa phương với cơ quan an toàn máy móc trước khi đưa thiết bị cắt cỏ dẫn động bằng trục PTO vào sử dụng. Nhóm kỹ thuật của chúng tôi có thể cung cấp các gói tài liệu để hỗ trợ việc nộp hồ sơ chứng nhận CE, UKCA và các chứng nhận khác theo yêu cầu.
Các hệ thống tương thích và các sản phẩm liên quan
Hộp số máy cắt cỏ EP-RC31 là một phần của hệ thống truyền động nông nghiệp tích hợp hoàn chỉnh. Việc kết hợp nó với trục PTO phù hợp và bộ phận cắt cỏ hoàn chỉnh mang lại cho người vận hành một hệ thống truyền động liền mạch từ đầu ra của máy kéo đến đầu lưỡi cắt — giảm thiểu rủi ro tương thích và đơn giản hóa việc hỗ trợ sau bán hàng.
Các đơn vị máy cắt cỏ
Hoàn chỉnh máy cắt cỏ Việc sử dụng hộp số máy cắt cỏ EP-RC31 giúp loại bỏ nhu cầu phải mua các cụm lưỡi cắt, sàn cắt và các bộ phận truyền động từ nhiều nhà cung cấp khác nhau. Dòng máy cắt cỏ của chúng tôi được thiết kế để chấp nhận trực tiếp kiểu mặt bích của hộp số máy cắt cỏ EP-RC31, đảm bảo khả năng lắp ráp dễ dàng mà không cần giá đỡ tùy chỉnh. Cách tiếp cận một nguồn cung cấp này giúp giảm thời gian chờ mua hàng và đảm bảo hệ thống được cân bằng — quán tính lưỡi cắt, chiều rộng cắt và tỷ số truyền của hộp số đều được tối ưu hóa như một cụm lắp ráp chứ không phải là các bộ phận riêng lẻ.
Trục truyền động PTO
Mỗi lần lắp đặt hộp số máy cắt cỏ EP-RC31 đều yêu cầu một hộp số có công suất phù hợp. Trục PTO Giữa đầu ra của máy kéo và đầu vào hộp số. Trục của chúng tôi được đánh giá mô-men xoắn phù hợp với điểm hoạt động 30 HP / 540 vòng/phút của hộp số này, và có sẵn các cấu hình khớp nối chữ thập, góc rộng và ly hợp ma sát. Sử dụng trục có định mức chính xác giúp kéo dài tuổi thọ ổ bi hộp số, bảo vệ đầu ra PTO của máy kéo khỏi mô-men xoắn phản lực khi lưỡi cắt va chạm, và đảm bảo tuân thủ các quy định an toàn tại các thị trường yêu cầu bảo vệ ly hợp trượt trên thiết bị dẫn động PTO — bao gồm hầu hết các khu vực pháp lý của EU, Anh và Úc.
Thông tin về nhà sản xuất
Với hơn một thập kỷ kinh nghiệm thực tiễn trong lĩnh vực kỹ thuật cơ khí, hoạt động sản xuất của chúng tôi bao gồm một danh mục rộng các linh kiện truyền động và máy móc nông nghiệp. Sản phẩm bao gồm hộp số nông nghiệp, bộ giảm tốc bánh răng trục vít, bộ truyền động hành tinh, trục PTO, xi lanh thủy lực, bánh răng chính xác, xích con lăn và động cơ điện — tất cả đều được sản xuất theo tiêu chuẩn quản lý chất lượng ISO 9001:2015.
Ngoài các mặt hàng tiêu chuẩn trong danh mục, nhà máy còn thiết kế và sản xuất các cụm hộp số công nghiệp và nông nghiệp theo yêu cầu riêng bằng gang dẻo, gang đúc, thép đúc, thép đúc chính xác và nhôm đúc. Các bộ phận hỗ trợ — bánh răng, đĩa xích, bánh răng trục vít, ròng rọc, trục vít và các bộ phận cơ khí tiêu chuẩn và phi tiêu chuẩn khác — được sản xuất nội bộ, mang đến cho người mua giải pháp trọn gói từ khâu thiết kế đến sản phẩm hoàn chỉnh sẵn sàng sử dụng.
Xưởng
Câu hỏi thường gặp
Câu 1. Phạm vi công suất động cơ máy kéo nào phù hợp nhất với hộp số máy cắt cỏ EP-RC31 để bảo dưỡng sân cỏ chuyên nghiệp tại Anh?
Câu 2. Làm thế nào để tôi tìm được hộp số thay thế phù hợp cho hộp số đã bị mòn trên máy cắt cỏ xoay ba điểm của tôi ở Úc?
Câu 3. Tôi nên sử dụng loại dầu hộp số nào cho hộp số góc vuông dùng cho máy cắt cỏ hoạt động trong môi trường nhiệt đới có độ ẩm cao ở Đông Nam Á?
Câu 4. Tôi có thể tìm mua các bộ phận hộp số máy cắt cỏ tương thích với OEM cho máy EP-RC31 ở đâu khi vận hành tại một trang trại xa xôi ở Bắc Mỹ?
Câu 5. Khi nào tôi nên đại tu hoặc thay thế hộp số bộ phận cắt cỏ trên máy cắt cỏ tự lái đang hoạt động thương mại trong các công viên đô thị ở châu Âu?
Câu 6. Thiết kế hộp số 90 độ trong EP-RC31 so với các cấu hình hộp số trục song song cũ hơn dùng cho máy cắt cỏ vườn ở California và Tây Ban Nha như thế nào?
