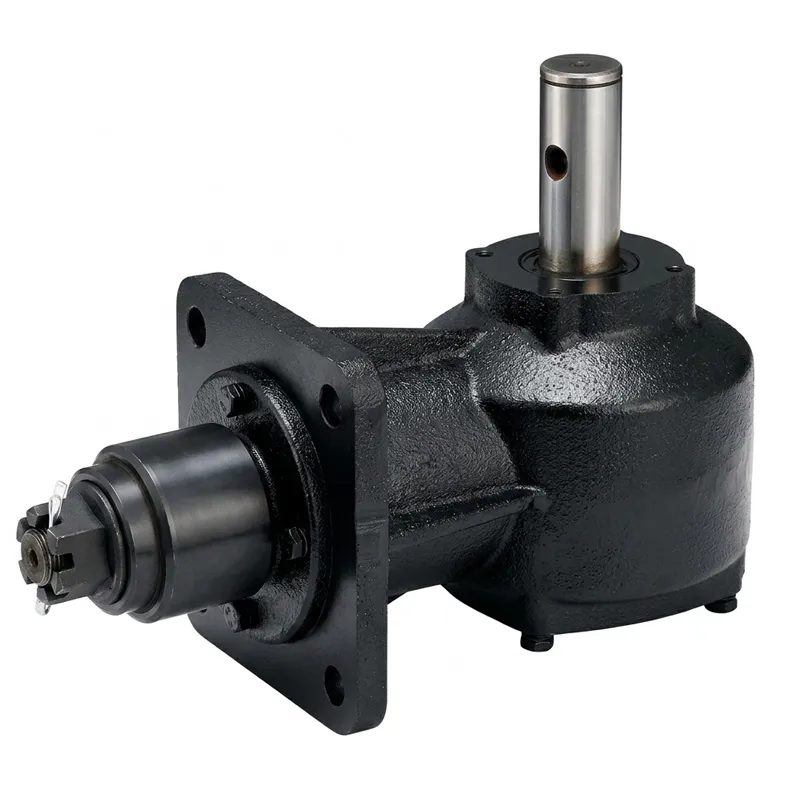

Hộp số máy cắt cỏ EP-GS4RC 30HP 540RPM
Hộp số EP-GS4RC là hộp số máy cắt cỏ nông nghiệp hạng nặng được chế tạo dành cho các chuyên gia yêu cầu hiệu suất mô-men xoắn cao, ổn định trên địa hình khó khăn. Với công suất định mức 30 mã lực và được tối ưu hóa cho tốc độ đầu vào PTO 540 vòng/phút phổ biến, hộp số góc vuông này dành cho ứng dụng máy cắt cỏ mang lại khả năng chuyển hướng công suất mượt mà và hiệu quả từ trục truyền động PTO của máy kéo đến bộ phận cắt cỏ. Cho dù bạn đang bảo dưỡng những đồng cỏ rộng lớn ở Úc, quản lý lề đường trên khắp Vương quốc Anh, hay điều hành các hoạt động kinh doanh mặt bằng thương mại ở Bắc Mỹ, thiết bị này được thiết kế để đáp ứng các yêu cầu cơ học của công việc đồng ruộng liên tục mà không cần thỏa hiệp.
Về cơ bản, hộp số EP-GS4RC cung cấp hai tùy chọn tỷ số truyền có thể lựa chọn — 1:1.46 và 1:1.93 — sử dụng bánh răng côn xoắn được cắt chính xác với số răng lần lượt là 22/15 và 23/12. Cấu hình tỷ số truyền kép có nghĩa là hộp số có thể thích ứng với các yêu cầu tốc độ lưỡi cắt khác nhau hoặc đặc tính đầu ra của máy kéo, khiến nó trở thành một trong những lựa chọn hộp số truyền động máy cắt cỏ linh hoạt nhất trong cùng loại. Trục đầu vào là loại spline Z6 tiêu chuẩn 1-3/8 inch, tương thích với phần lớn các máy kéo nông nghiệp trên toàn thế giới, trong khi trục đầu ra sử dụng kết nối spline côn để khớp lưỡi cắt chắc chắn.
Thiết bị truyền động nông nghiệp
Hộp số máy cắt cỏ EP-GS4RC 30HP 540RPM
Hộp số góc vuông được thiết kế chuyên dụng cho máy cắt cỏ nông nghiệp chuyên nghiệp — cung cấp khả năng truyền tải công suất 30 mã lực đáng tin cậy ở tốc độ PTO tiêu chuẩn 540 vòng/phút.
Thông số kỹ thuật của hộp số máy cắt cỏ
| Tham số | Giá trị hộp số máy cắt cỏ |
|---|---|
| Người mẫu | EP-GS4RC |
| Tỷ số truyền | 1:1.46 / 1:1.93 |
| Số răng (Z) | 22/15 & 23/12 |
| Mô-đun | 5.08 / 5.0 |
| Công suất định mức | 30 mã lực |
| Tốc độ đầu vào định mức | 540 vòng/phút |
| Trục đầu vào | Rãnh then Z6 1-3/8 |
| Kết nối đầu ra | Rãnh côn |
| Trọng lượng tịnh | 19 kg |

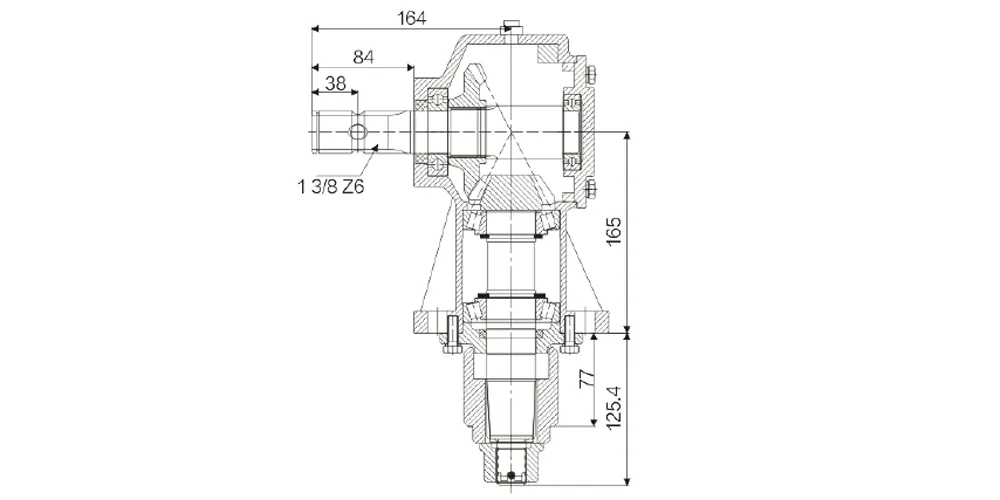

| Kích thước tổng thể (Dài × Cao × Rộng) | 164 mm × 165 mm × 125,4 mm |
| Chiều rộng mặt bích | 84 mm |
| Độ sâu trục đầu vào | 38 mm |
| Độ sâu trục đầu ra | 77 mm |
| Vật liệu xây nhà | Gang đúc |
| Loại bánh răng | Vát xoắn ốc |
| Bôi trơn | Tắm dầu |
| Lắp đặt | Lắp đặt bằng mặt bích (kiểu 4 bu lông) |
Cách thức hoạt động của hộp số máy cắt cỏ EP-GS4RC
Hộp số máy cắt cỏ EP-GS4RC hoạt động dựa trên nguyên lý truyền động bánh răng côn vuông góc. Chuyển động quay từ trục PTO của máy kéo — được truyền qua trục răng cưa Z6 tiêu chuẩn 1-3/8 inch ở tốc độ 540 vòng/phút — đi vào hộp số theo phương ngang. Bên trong vỏ gang đúc chính xác, trục đầu vào dẫn động một bánh răng côn xoắn ăn khớp với một bánh răng vành côn lớn hơn được lắp đặt ở góc 90 độ. Sự ăn khớp bánh răng góc này chuyển hướng công suất một góc 90 độ hoàn toàn đồng thời tăng tốc độ trục đầu ra theo tỷ số truyền đã chọn — 1:1.46 hoặc 1:1.93, tùy thuộc vào bộ bánh răng được lắp đặt.
Thiết kế răng xoắn ốc trên cả hai bánh răng đảm bảo sự tiếp xúc giữa các mặt răng diễn ra dần dần và liên tục thay vì đột ngột, giúp giảm đáng kể lực tác động, tiếng ồn bánh răng và tải trọng tức thời lên ổ trục. Điều này đặc biệt quan trọng trong các ứng dụng cắt cỏ, nơi cụm lưỡi cắt có thể gặp phải lực cản đột ngột từ các cụm cỏ dày đặc, đá mắc kẹt hoặc địa hình gồ ghề. Thiết kế răng côn xoắn ốc hấp thụ các lực tác động này hiệu quả hơn so với bánh răng côn thẳng có kích thước tương đương, góp phần kéo dài thời gian sử dụng và giảm mài mòn các bộ phận hộp số máy cắt cỏ.
Công suất sau đó được truyền qua trục đầu ra có khớp nối côn đến moayơ lưỡi cắt hoặc trục quay của bộ phận cắt. Khớp nối côn tạo ra sự khóa cơ học chắc chắn giữa trục và moayơ, loại bỏ hiện tượng mài mòn và chuyển động nhỏ có thể phát sinh trong các mối nối kiểu ép chặt theo thời gian. Hệ thống bôi trơn bằng dầu tuần hoàn dầu hộp số liên tục trong toàn bộ vỏ hộp trong quá trình hoạt động, duy trì một lớp màng thủy động giữa tất cả các bề mặt ăn khớp và vòng bi — đảm bảo khả năng quản lý nhiệt ổn định ngay cả trong điều kiện tải 30HP kéo dài.
Năm ưu điểm chính của hộp số máy cắt cỏ
Hai tỷ số truyền động khác nhau (1:1.46 và 1:1.93) trong cùng một nền tảng cho phép tương thích với nhiều loại công suất PTO của máy kéo và yêu cầu tốc độ lưỡi cắt khác nhau, giảm nhu cầu sử dụng các mẫu hộp số riêng biệt cho nhiều loại máy cắt khác nhau.
Trục đầu vào có khía 1-3/8 Z6 là tiêu chuẩn được công nhận toàn cầu cho các kết nối PTO của máy kéo nông nghiệp, đảm bảo khả năng tương thích trực tiếp với máy kéo của tất cả các nhà sản xuất lớn mà không cần bộ chuyển đổi hoặc sửa đổi.
Các bánh răng côn xoắn được cắt chính xác giúp giảm tiếng ồn khi vận hành, giảm thiểu sự truyền rung động đến khung gầm máy kéo và mang lại khả năng truyền mô-men xoắn mượt mà hơn so với các loại bánh răng cắt thẳng – điều này rất quan trọng để bảo vệ cả thiết bị và sự thoải mái của người vận hành.
Thân hộp số bằng gang cung cấp độ cứng vững cần thiết để duy trì sự ăn khớp bánh răng chính xác dưới tải trọng 30HP liên tục, đồng thời hấp thụ rung động trong quá trình vận hành mà không làm biến dạng vỏ hộp — một yếu tố quan trọng đối với tuổi thọ ổ bi và tuổi thọ tổng thể của hộp số.
Các cụm ổ trục kín kết hợp với hệ thống bôi trơn bằng dầu liên tục đảm bảo các bộ phận bên trong được bảo vệ khỏi ô nhiễm và ứng suất nhiệt trong suốt quá trình vận hành kéo dài ngoài thực địa, giảm tần suất bảo trì cho các bộ phận hộp số máy cắt cỏ nông nghiệp.
Vật liệu & Chất lượng chế tạo
Vỏ hộp số máy cắt cỏ EP-GS4RC được chế tạo từ gang xám GG25, được lựa chọn nhờ khả năng giảm chấn, độ bền nén và khả năng gia công tuyệt vời. Gang xám hấp thụ rung động hiệu quả hơn so với nhôm hoặc thép chế tạo, do đó rất phù hợp với tải trọng va đập liên tục đặc trưng cho các ứng dụng cắt cỏ quay. Vật liệu này cũng có khả năng chống mài mòn bề mặt tốt do tiếp xúc ngẫu nhiên với đất và mảnh vụn cây trồng.
Các bánh răng bên trong được sản xuất từ thép hợp kim tôi cứng bề mặt, với các mặt răng được mài theo tiêu chuẩn chất lượng DIN sau khi xử lý nhiệt. Quá trình tôi cứng bề mặt tạo ra một lớp bề mặt cứng, chống mài mòn trong khi vẫn giữ được lõi dẻo dai bên dưới — sự kết hợp này giúp chống lại cả hiện tượng mỏi bề mặt và gãy uốn dưới tải trọng va đập. Trục đầu ra dạng côn và trục đầu vào 1-3/8 Z6 được gia công từ thép hợp kim cacbon trung bình và được tôi cứng cảm ứng tại các vùng tiếp xúc của khớp nối, đảm bảo rằng giao diện kết nối chịu được các chu kỳ lắp và tháo lặp đi lặp lại mà không bị mài mòn kích thước.
Các ổ bi là loại ổ bi rãnh sâu hoặc ổ bi côn được lựa chọn riêng cho từng trục, hoạt động trong bể dầu với các vòng đệm kín ở tất cả các đầu ra của trục để giữ chất bôi trơn và ngăn ngừa ô nhiễm trong quá trình vận hành. Mặt bích lắp đặt được gia công phẳng chính xác để đảm bảo sự thẳng hàng chính xác khi bắt vít vào khung máy cắt cỏ, ngăn ngừa mômen uốn sinh ra trên trục đầu ra có thể làm giảm tuổi thọ của ổ bi.
Các trường hợp ứng dụng của hộp số máy cắt cỏ
Hộp số máy cắt cỏ nông nghiệp EP-GS4RC được thiết kế cho đầy đủ các ứng dụng cắt cỏ chuyên nghiệp gắn trên máy kéo, nơi yêu cầu truyền động mạnh mẽ 90 độ ở tốc độ 540 vòng/phút một cách đáng tin cậy. Dưới đây là các môi trường làm việc chính mà thiết bị này hoạt động xuất sắc.
Quản lý đồng cỏ và bãi chăn thả
Nông dân trên khắp Vương quốc Anh, Úc, New Zealand và Bắc Mỹ sử dụng máy cắt cỏ xoay gắn trên máy kéo để quản lý sự tái sinh của đồng cỏ và kiểm soát cỏ dại giữa các chu kỳ chăn thả. Các tùy chọn tỷ số truyền kép của EP-GS4RC cho phép người vận hành điều chỉnh tốc độ đầu lưỡi cắt phù hợp với điều kiện cỏ cụ thể — tỷ số truyền thấp hơn cho cỏ mọc dày, tỷ số truyền cao hơn để cắt tỉa mịn trong điều kiện cỏ thưa.
Bảo trì lề đường và vỉa hè
Các cơ quan quản lý đường cao tốc và nhà thầu đô thị ở châu Âu, Bắc Mỹ và khắp Đông Nam Á sử dụng máy cắt cỏ dạng trục quay và dạng búa để quản lý thảm thực vật ven đường. Vỏ máy bằng gang chắc chắn và thiết kế ổ bi kín giúp máy hoạt động liên tục trong điều kiện vận hành khắc nghiệt đặc trưng của các ứng dụng này, trong khi công suất 30 mã lực phù hợp với nhiều loại máy kéo được sử dụng trong các hợp đồng bảo trì đường bộ.
Sân golf và sân cỏ thể thao
Các đội quản lý sân cỏ tại sân golf, trung tâm cưỡi ngựa và khu phức hợp thể thao cần một hộp số máy cắt cỏ có khả năng duy trì tốc độ lưỡi cắt ổn định trên các địa hình khác nhau. Hộp số máy cắt cỏ EP-GS4RC với thiết kế bánh răng xoắn ốc mang lại độ ồn thấp và khả năng truyền mô-men xoắn mượt mà, đặc biệt phù hợp với những nơi ưu tiên tính thẩm mỹ và sự thoải mái cho người vận hành.
Quản lý sàn vườn cây ăn quả và vườn nho
Các nhà trồng cây ăn quả và trồng nho ở Nam Âu, Nam Mỹ, Nam Phi và California dựa vào máy cắt cỏ gắn trên máy kéo nhỏ gọn để quản lý thảm thực vật tầng dưới mà không làm hư hại vùng rễ cây. Kích thước nhỏ gọn 164 × 165 mm của hộp số máy cắt cỏ EP-GS4RC cho phép tích hợp với các thiết kế sàn cắt cỏ thấp, phù hợp với khoảng cách hàng cây trồng trong vườn cây ăn quả chật hẹp.
Sử dụng đội xe của nhà thầu và cho thuê
Các doanh nghiệp dịch vụ nông nghiệp và các đội xe cho thuê thiết bị hoạt động trên nhiều địa hình khác nhau và với nhiều cấu hình phụ kiện khác nhau đều được hưởng lợi từ khả năng tương thích PTO phổ quát và thiết kế hộp số máy cắt cỏ nông nghiệp có thể thay thế của hộp số máy cắt cỏ EP-GS4RC. Khi cần phụ tùng, cấu trúc bên trong đơn giản giúp việc thay thế hộp số máy cắt cỏ trở thành một công việc dễ dàng tại xưởng mà không cần dụng cụ chuyên dụng.
Quy định và tuân thủ khu vực
Hộp số nông nghiệp và thiết bị cắt cỏ sử dụng hộp số này phải tuân thủ một loạt các quy định quốc gia và khu vực về an toàn máy móc, bảo vệ người vận hành và phát thải tiếng ồn. Người mua và người vận hành nên nắm rõ khung pháp lý hiện hành tại khu vực của mình trước khi sử dụng hệ thống máy cắt cỏ sử dụng hộp số này hoặc bất kỳ hệ thống tương đương nào khác.
Liên minh châu Âu (EU)
Máy cắt cỏ được đưa ra thị trường EU phải tuân thủ Chỉ thị Máy móc EU 2006/42/EC, quy định việc gắn nhãn CE và đánh giá sự phù hợp bao gồm bảo vệ trục truyền động PTO, ngăn ngừa tiếp xúc giữa lưỡi cắt và bề mặt tiếp xúc, và giới hạn phát thải tiếng ồn. Tiêu chuẩn ISO 11684 quy định về các biển báo an toàn trên thiết bị nông nghiệp, và tiêu chuẩn EN ISO 4254-1 áp dụng cho các yêu cầu an toàn chung đối với máy móc nông nghiệp, bao gồm cả cụm hộp số máy cắt cỏ. Từ năm 2027, Quy định Máy móc EU (EU) 2023/1230 thay thế sẽ có hiệu lực.
Vương quốc Anh (GB)
Sau Brexit, Vương quốc Anh vẫn duy trì Quy định về Cung cấp Máy móc (An toàn) năm 2008 và các yêu cầu về nhãn mác của UKCA đối với máy móc được đưa ra thị trường Anh. Quy định PUWER (Cung cấp và Sử dụng Thiết bị Làm việc năm 1998) của HSE áp dụng cho người vận hành sử dụng máy móc nông nghiệp trong bối cảnh công việc, bao gồm việc kiểm tra và bảo dưỡng hộp số cho thiết bị máy cắt cỏ trên các trang trại được quản lý và các hoạt động của nhà thầu.
Hoa Kỳ và Canada
Tại Hoa Kỳ, các tiêu chuẩn ANSI/ASABE (đặc biệt là ASABE S318 và AD7142) quy định về an toàn trục truyền động PTO và thiết kế thiết bị cắt cỏ. Quy định OSHA 29 CFR Phần 1910 đề cập đến việc bảo vệ máy móc cho người vận hành thương mại. Tại Canada, các tiêu chuẩn CSA B354 đề cập đến thiết bị di động chạy bằng động cơ, và các quy định về sức khỏe và an toàn lao động của tỉnh yêu cầu phải có bộ phận bảo vệ trục PTO trên tất cả các thiết bị nông nghiệp, bao gồm cả hệ thống hộp số máy cắt cỏ tự hành được sử dụng trong môi trường làm việc.
Úc và New Zealand
Các tiểu bang của Úc tuân thủ tiêu chuẩn AS 4024 (Bảo vệ máy móc) và các quy tắc thực hành của Safe Work Australia về an toàn máy móc thiết bị. Tiêu chuẩn AS/NZS 1418 và các tiêu chuẩn nhập khẩu máy móc liên quan yêu cầu hộp số và hệ thống truyền động nông nghiệp phải đáp ứng các yêu cầu tối thiểu về bảo vệ và ghi nhãn trước khi sử dụng trong hoạt động thương mại. Cơ quan WorkSafe Aotearoa của New Zealand thực thi các nghĩa vụ tương tự theo Đạo luật Sức khỏe và An toàn Lao động năm 2015.
Sản phẩm tương thích & Tích hợp hệ thống
Hộp số máy cắt cỏ EP-GS4RC được thiết kế để hoạt động như một phần của hệ thống truyền động hoàn chỉnh. Chúng tôi cung cấp đầy đủ các bộ phận cần thiết để xây dựng và bảo trì hệ thống cắt cỏ dẫn động bằng trục PTO — từ kết nối với máy kéo đến trục lưỡi cắt — cho phép mua sắm trọn gói cho các nhà cung cấp thiết bị, đại lý và nhà điều hành đội xe trên toàn cầu.
Máy cắt cỏ
Dòng thiết bị cắt cỏ của chúng tôi bao gồm máy cắt cỏ xoay gắn trên máy kéo và máy cắt cỏ hoàn thiện được thiết kế để kết hợp trực tiếp với hộp số 90 độ EP-GS4RC. Các thiết bị này được thiết kế sẵn với cùng hình dạng mặt bích lắp đặt và thông số kỹ thuật trục răng đầu ra, giúp việc tích hợp trở nên đơn giản.
Trục truyền động PTO
Trục PTO phù hợp là yếu tố thiết yếu để truyền tải năng lượng an toàn và hiệu quả đến hộp số của máy cắt cỏ EP-GS4RC. Chúng tôi sản xuất đầy đủ các loại... trục PTO nông nghiệp Với nhiều chiều dài, định mức mô-men xoắn và loại khớp nối chữ thập khác nhau — tất cả đều có sẵn với khớp nối cái 1-3/8 Z6 phù hợp với đầu vào hộp số.
Giới thiệu về nhà máy của chúng tôi
Với hơn một thập kỷ kinh nghiệm trong lĩnh vực kỹ thuật cơ khí và bề dày kinh nghiệm sản xuất trong toàn bộ lĩnh vực truyền động điện nông nghiệp và công nghiệp, nhà máy của chúng tôi được công nhận là nhà sản xuất hộp số chính xác và các bộ phận hệ thống truyền động. Quy trình sản xuất của chúng tôi được chứng nhận theo tiêu chuẩn ISO 9001:2015, bao gồm toàn bộ quy trình từ khâu lựa chọn nguyên vật liệu đến khâu kiểm tra cuối cùng và vận chuyển — vì vậy, mỗi hộp số thay thế cho máy cắt cỏ nông nghiệp hoặc hộp số mới xuất xưởng từ nhà máy của chúng tôi đều được sản xuất theo hệ thống quản lý chất lượng được ghi chép đầy đủ.
Danh mục sản phẩm của chúng tôi bao gồm hộp số nông nghiệp, bộ giảm tốc bánh răng trục vít, bộ truyền động bánh răng hành tinh, trục truyền động PTO, xi lanh thủy lực, bánh răng, xích và động cơ. Ngoài các mặt hàng tiêu chuẩn trong danh mục, chúng tôi còn thiết kế và sản xuất các cụm hộp số tùy chỉnh từ nhiều loại vật liệu khác nhau, bao gồm gang dẻo, gang đúc, thép đúc, thép đúc chính xác và nhôm đúc — cũng như các bộ phận cơ khí riêng lẻ như bánh răng, đĩa xích, bánh răng trục vít, ròng rọc, trục vít và trục. Cho dù bạn cần một hộp số tiêu chuẩn tương đương với hộp số máy cắt cỏ Lawnflite hay một cấu hình tỷ số truyền tùy chỉnh cho ứng dụng OEM, đội ngũ kỹ sư của chúng tôi có thể hỗ trợ dự án từ khâu lập đặc tả đến sản xuất.
Xưởng
Câu hỏi thường gặp
Câu 1. Loại hộp số góc vuông nào là tốt nhất cho máy cắt cỏ chạy bằng trục PTO của máy kéo 30 mã lực ở tốc độ 540 vòng/phút?
Câu 2. Tôi nên bảo dưỡng hộp số máy cắt cỏ nông nghiệp của mình bao lâu một lần để đảm bảo máy hoạt động tốt suốt một mùa cắt cỏ ở Anh hoặc Úc?
Câu 3. Những bộ phận nào của hộp số máy cắt cỏ công suất 30HP, tốc độ 540 vòng/phút thường được thay thế nhất trên máy dùng trong công việc nông trại quy mô lớn?
Câu 4. Tôi có thể tìm mua hộp số thay thế cho máy cắt cỏ nông nghiệp đáng tin cậy, phù hợp với các kiểu bắt vít tiêu chuẩn của máy cắt cỏ châu Âu và Bắc Mỹ ở đâu?
Câu 5. Tỷ số truyền của hộp số máy cắt cỏ ảnh hưởng như thế nào đến hiệu suất cắt khi cắt cỏ dày trên đồng cỏ ẩm ướt?
Câu 6. Tôi có thể sử dụng bộ hộp số EP-GS4RC cho máy cắt cỏ tự lái hay nó chỉ được thiết kế cho các thiết bị gắn trên máy kéo ba điểm ở Úc và Anh?
