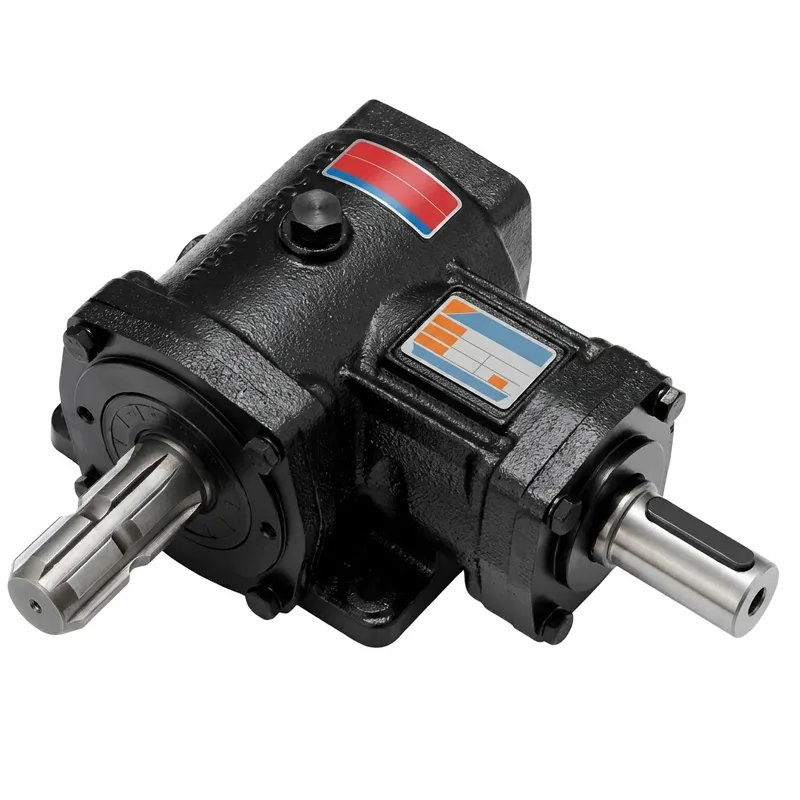

Hộp số máy xới quay EP30 30HP 540 RPM
Cái hộp số máy xới quay EP30 Đây là hộp số góc vuông dẫn động bằng trục PTO công suất 30 HP được thiết kế chuyên dụng cho máy xới quay, máy cày và các dụng cụ chuẩn bị luống gieo hạt hoạt động ở tốc độ đầu vào tiêu chuẩn 540 vòng/phút. Với tỷ số truyền cố định 1:2.9 và bộ bánh răng côn 32/11 ở mô-đun 3.0, bộ phận này giảm tốc độ trục PTO của máy kéo xuống trục rôto với hệ số nhân tạo ra mô-men xoắn cao tại giá đỡ răng cày — yêu cầu cơ bản để làm tơi đất hiệu quả trong điều kiện đất sét nặng, đất tầng dưới bị nén chặt và các hoạt động kết hợp tàn dư thực vật thường gặp trong canh tác nông nghiệp ở Anh, Bắc Mỹ, Nam Âu, Nam và Đông Nam Á.
Với trọng lượng tịnh 13,5 kg, hộp số máy xới quay EP30 chiếm diện tích nhỏ gọn bên trong khung hộp số gắn giữa tiêu chuẩn của hầu hết các khung hộp số máy xới quay và máy xới nông nghiệp có chiều rộng làm việc từ 1,0 m đến 2,0 m. Trục đầu vào có khía 1 3/8 Z6 và trục đầu ra trục quang học đáp ứng hai thông số kỹ thuật giao diện phổ biến nhất trong phân khúc máy kéo tầm trung toàn cầu, giúp bộ phận này dễ dàng lắp đặt trực tiếp. thay thế hộp số máy xới quay Cung cấp đầy đủ các loại dụng cụ hiện đang được sử dụng rộng rãi trong các hoạt động trồng rau quy mô thương mại và nhỏ lẻ.
Truyền tải canh tác đất nông nghiệp
EP30 30HP 540 RPM
Hộp số máy cày quay
Bộ truyền động PTO được thiết kế chính xác, cung cấp mô-men xoắn rôto ổn định cho các ứng dụng máy kéo cỡ nhỏ và tầm trung — được chế tạo dành cho canh tác rau, chuẩn bị luống gieo hạt và làm đất giữa các hàng trên đất canh tác trên toàn thế giới.
Thông số kỹ thuật — Hộp số máy xới quay EP30
| Tham số | Thông số kỹ thuật hộp số máy cày quay |
|---|---|
| Người mẫu | Hộp số máy xới quay EP30 (Dòng HC30) |
| Công suất (HP) | 30 mã lực |
| Tốc độ đầu vào định mức | 540 vòng/phút |
| Tỷ số truyền | 1:2.9 |
| Cấu hình răng | 32/11 |
| Mô-đun | 3.0 |
| Giao diện trục đầu vào | 1 3/8 Z6 spline |
| Giao diện đầu ra | Trục quang học |
| Trọng lượng tịnh | 13,5 kg |

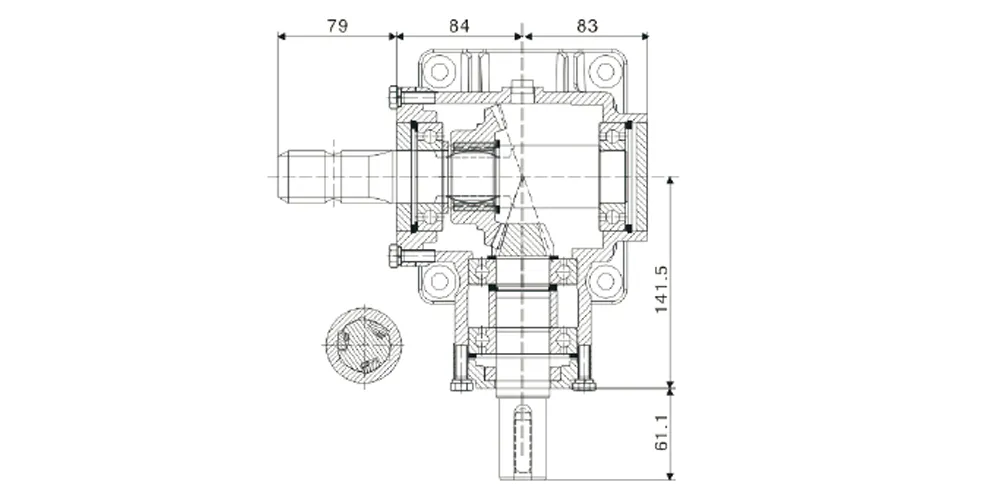

| Kích thước tổng thể (mm) | 246 (Dài: 79+84+83) × 141,5 (Cao) × 61,1 (chiều sâu đáy) |
Năm lợi thế hiệu suất chính
Tỷ số truyền cố định 1:2,9 của hộp số máy xới quay EP30 giảm tốc độ đầu vào PTO từ 540 vòng/phút xuống khoảng 186 vòng/phút tại trục rôto — dải tốc độ hoạt động tối ưu cho bộ lưỡi xới hình chữ L và chữ C khi xới đất có độ cứng trung bình đến nặng. Hệ số nhân cao này có nghĩa là động cơ máy kéo cung cấp mô-men xoắn gần tối đa cho các lưỡi xới ngay cả khi lực cản của đất tăng đột ngột, bảo vệ hệ thống truyền động khỏi các sự cố quá tải và chết máy.
Với trọng lượng chỉ 13,5 kg, hộp số máy xới quay EP30 là một trong những hộp số máy xới quay 30 HP nhẹ nhất trong cùng phân khúc. Chiều dài tổng thể nhỏ gọn 246 mm cho phép nó lắp vừa vặn trong các thiết kế vỏ trung tâm hẹp hơn được sử dụng trên các máy xới có chiều rộng làm việc từ 1,0 m đến 1,6 m thường được sử dụng trong các trang trại rau ở Ý, vườn rau ở Nhật Bản và máy chuẩn bị ruộng lúa ở Đông Nam Á, nơi không gian phần trung tâm bị hạn chế.
Trục răng Z6 1 3/8 inch là tiêu chuẩn trục PTO phổ biến nhất trên toàn cầu đối với hầu hết các thương hiệu máy kéo – bao phủ gần như mọi máy kéo nhỏ gọn và tầm trung từ 20 HP đến 65 HP được sản xuất bởi các nhà sản xuất lớn ở Châu Âu, Bắc Mỹ và Châu Á. Điều này có nghĩa là hộp số máy xới quay EP30 có thể lắp đặt trên thiết bị hiện có mà không cần ống nối trục, giúp giảm cả thời gian lắp đặt và số lượng các bộ phận bổ sung cần thiết. thay thế hộp số máy xới quay kịch bản.
Cặp bánh răng 32/11 được cắt ở mô-đun 3.0 cung cấp tiết diện răng chắc chắn, có kích thước phù hợp với các kiểu tải trọng va đập điển hình của việc cày quay trên đất đá hoặc đất có nhiều rễ cây. Việc lựa chọn mô-đun bánh răng quyết định trực tiếp độ bền uốn của răng, và mô-đun 3.0 ở mức công suất này mang lại cho hộp số máy cày quay EP30 một hệ số an toàn đáng kể chống lại hiện tượng gãy chân răng trong các va chạm chướng ngại vật gián đoạn — một kiểu hỏng hóc phổ biến ở các hộp số chất lượng thấp hơn. hộp số máy cày quay nông nghiệp các lựa chọn thay thế.
Mỗi hộp số máy xới quay EP30 đều được sản xuất theo tiêu chuẩn quản lý chất lượng ISO 9001:2015 — bao gồm truy xuất nguồn gốc nguyên vật liệu, kiểm tra răng bánh răng ở giai đoạn phay, kiểm tra độ sâu vỏ sau khi xử lý nhiệt, thiết lập tải trọng trước của ổ bi khi lắp ráp và thử nghiệm chạy thử cuối cùng. Quy trình kiểm soát toàn diện này tạo ra một bộ hộp số máy xới quay mà các nhà phân phối và người dùng cuối có thể đưa vào sử dụng với sự tự tin về tính nhất quán và độ chính xác kích thước.
Nguyên lý hoạt động của hộp số máy xới quay EP30
Hộp số máy xới quay EP30 nhận chuyển động quay từ trục PTO của máy kéo ở tốc độ 540 vòng/phút thông qua trục đầu vào có khía 1 3/8 Z6. Bên trong, bánh răng côn (11 răng, mô-đun 3.0) ăn khớp với bánh răng vành (32 răng) để đồng thời điều hướng trục quay và giảm tốc độ xuống theo tỷ số 1:2.9. Trục đầu ra — mang cụm răng xới thông qua giao diện trục quang học — quay ở tốc độ khoảng 186 vòng/phút trong điều kiện định mức. Tốc độ đầu ra này được thiết kế nằm trong phạm vi hoạt động cân bằng giữa việc làm tơi đất hiệu quả với mức độ rung động chấp nhận được truyền ngược trở lại khung máy và hệ thống liên kết của máy kéo.
Cơ cấu ăn khớp bánh răng côn là một góc vuông, cho phép trục PTO của máy kéo (chạy song song với hướng di chuyển) dẫn động trục rôto chạy vuông góc — một hình học cơ bản trong tất cả các thiết kế máy xới quay. Bánh răng vành 32 răng chạy trong bể dầu văng bên trong vỏ kín, nhận được sự bôi trơn liên tục trên toàn bộ chiều rộng bề mặt răng. Các bề mặt ổ trục trên cả trục bánh răng đầu vào và trục rôto đầu ra được đỡ bởi các bộ ổ bi côn hoặc ổ bi rãnh sâu có kích thước phù hợp để chịu cả tải trọng hướng tâm từ lực ăn khớp bánh răng và tải trọng hướng trục phát sinh khi rôto răng xới cắt vào đất ở độ sâu làm việc.
Hiểu rõ công dụng của máy xới quay giúp ta hiểu tại sao tỷ số truyền động lại quan trọng đến vậy trong ứng dụng này: mục tiêu là làm vỡ và đảo trộn lớp đất ở độ sâu xác định — thường từ 100 mm đến 200 mm — chỉ trong một lần đi qua, tạo ra lớp đất tơi xốp phù hợp cho việc gieo hạt trực tiếp hoặc cấy ghép. Tốc độ đầu ra quá thấp khiến các lưỡi xới không thể làm vỡ các cục đất một cách hiệu quả; tốc độ quá cao tạo ra quá nhiều vật liệu mịn và bụi, phá hủy cấu trúc đất. Tỷ số truyền động 1:2.9 của EP30 nằm chính xác trong phạm vi đã được chứng minh là hiệu quả trên hầu hết các loại đất và điều kiện canh tác.
Vật liệu và cấu tạo hộp số máy cày quay
Vỏ hộp EP30 được đúc từ gang dẻo chất lượng cao theo tiêu chuẩn GGG50, mang lại cho thiết bị độ bền kéo vượt quá 500 MPa cùng với đặc tính giảm chấn rung cần thiết để cách ly cộng hưởng từ rôto lưỡi cày trong quá trình hoạt động trên đất đá và đất có nhiều rễ cây. Gang dẻo là vật liệu được ngành công nghiệp chấp nhận cho vỏ hộp số máy cày quay nông nghiệp vì nó chịu được tải trọng va đập xảy ra khi lưỡi cày va vào đá hoặc lớp đất cứng dưới bề mặt - những tải trọng có thể làm nứt vỏ gang xám chất lượng thấp hơn chỉ trong một mùa vụ trên đất canh tác nhiều đá.
Bộ bánh răng côn được gia công từ thép cacbon hóa hợp kim thấp 20CrMnTi hoặc tương đương. Sau khi phay răng đến cấu hình răng 32/11 ở mô-đun 3.0, các bánh răng trải qua quá trình cacbon hóa trong môi trường được kiểm soát và tôi cứng để đạt được độ sâu lớp thấm cacbon 0,8–1,2 mm với độ cứng HRC 58–62, trong khi lõi vẫn giữ độ cứng 30–35 HRC để chống gãy vỡ dưới tải trọng va đập. Các mặt răng được mài hoàn thiện đạt tiêu chuẩn AGMA Chất lượng 9 hoặc tốt hơn để đảm bảo ăn khớp trơn tru, ít tiếng ồn và phân bố tải trọng đều trên toàn bộ chiều rộng răng. Điều này đặc biệt quan trọng trong bối cảnh hộp số máy xới quay, nơi tiếng ồn của bánh răng được truyền trực tiếp qua khung máy đến môi trường người vận hành.
Vật liệu trục là thép hợp kim 42CrMo4 (tương đương AISI 4140), được tôi cứng đến độ cứng lõi 28–32 HRC và mài đến dung sai trục h6 để đảm bảo lắp ráp ổ trục chính xác. Cả phớt trục đầu vào và đầu ra đều là phớt môi NBR có khả năng tương thích với dầu hộp số EP ở nhiệt độ hoạt động lên đến 100 °C, đảm bảo hiệu suất làm kín đáng tin cậy trong phạm vi nhiệt độ môi trường rộng, từ các hoạt động chuẩn bị đất mùa xuân lạnh giá ở Bắc Âu và Canada đến canh tác quanh năm ở vùng nhiệt đới trồng lúa và rau quả ở Nam và Đông Nam Á.
Các kịch bản ứng dụng của hộp số máy cày quay
🌿 Chuẩn bị luống gieo hạt trên các trang trại trồng trọt
Công dụng cơ bản nhất của một hộp số máy xới quay Máy cày EP30 giúp phá vỡ lớp đất đã được cày xới ban đầu thành luống đất mịn, bằng phẳng trước khi gieo hạt chính xác. Trên các trang trại trồng trọt khắp Vương quốc Anh, Đức, Pháp và Canada, máy EP30 vận hành các cụm răng cày ở tốc độ 186 vòng/phút, cần thiết để phá vỡ lớp đất bị nén chặt do mùa đông thành lớp đất tơi xốp cần thiết cho sự nảy mầm thành công của các loại cây trồng hạt nhỏ như cải dầu, củ cải đường, cà rốt và hành tây.
🌿 Chuẩn bị ruộng lúa trong sản xuất lúa
Trong các hệ thống sản xuất lúa nước ở vùng đồng bằng tại Việt Nam, Thái Lan, Indonesia và Bangladesh, máy xới quay được điều khiển bởi máy kéo hai bánh và bốn bánh có công suất 25-40 HP thực hiện công tác làm đất sơ bộ ướt và khô để chuẩn bị cho việc cấy và gieo sạ lúa. Cấu hình máy xới quay hộp số EP30 đáp ứng được nhu cầu mô-men xoắn cao khi cắt lớp vỏ lúa khô và thực hiện các thao tác làm đất ướt trong một thiết bị nhỏ gọn duy nhất.
🌿 Canh tác xen kẽ giữa các hàng rau
Các vườn rau thương mại và trang trại trồng rau ở Ý, Tây Ban Nha, California và Nhật Bản sử dụng máy xới quay hẹp để diệt cỏ giữa các hàng và làm thoáng khí cho đất giữa các hàng cây đã trồng. Kích thước nhỏ gọn của máy EP30 cho phép nó vận hành các đầu máy xới giữa hàng hẹp, nơi chiều rộng hộp số là một yếu tố hạn chế quan trọng. Đây là trường hợp sử dụng chính xác định mục đích sử dụng máy xới quay trong các hệ thống canh tác thâm canh trên toàn thế giới.
🌿 Trồng cây che phủ và vùi gốc rạ vào đất
Sau thu hoạch, các trang trại trồng trọt sử dụng máy xới quay để băm nhỏ và vùi lấp gốc rạ ngũ cốc, rơm rạ và cây che phủ vụ đông trước chu kỳ canh tác tiếp theo. Tại Anh, vùng Trung Tây Hoa Kỳ và vùng trồng lúa mì phía bắc Ấn Độ, hộp số máy xới quay nông nghiệp EP30 đảm nhiệm cả việc băm nhỏ và vùi lấp, thay thế cho hai thao tác riêng biệt với máy cày và máy xới đĩa, giúp giảm tiêu hao nhiên liệu và giảm sự nén chặt đất do giao thông trên đồng ruộng mỗi mùa vụ.
🌿 Quản lý sàn vườn cây ăn quả và vườn nho
Các nhà trồng nho ở Pháp, Tây Ban Nha, Nam Phi và Chile, cùng với các nhà trồng táo và lê ở New Zealand và Úc, sử dụng máy xới quay nhỏ gọn giữa các hàng cây và hàng nho để kiểm soát sự cạnh tranh của cỏ, vùi lấp vật liệu cắt tỉa và duy trì sự thông thoáng cho đất nền trong vườn cây ăn quả. Hộp số của máy xới quay EP30 cung cấp năng lượng cho các máy xới giữa các hàng hẹp (1,0–1,2 m) có thể hoạt động trong không gian có tán cây thấp, nơi các máy lớn hơn không thể hoạt động.
Tiêu chuẩn toàn cầu và các yêu cầu quy định
Máy xới quay và các bộ phận truyền động của chúng phải tuân thủ luật an toàn máy móc ở tất cả các thị trường nông nghiệp lớn. Người mua và các nhà tích hợp OEM cần nắm rõ khung pháp lý áp dụng tại khu vực của họ.
| Vùng đất | Tiêu chuẩn chính | Phạm vi ứng dụng cho hộp số máy cày |
|---|---|---|
| Các quốc gia thành viên EU | Chỉ thị về máy móc 2006/42/EC · EN ISO 11684 | Yêu cầu có dấu CE; bắt buộc phải có tấm chắn bảo vệ lưỡi cày quay và trục PTO; yêu cầu về biển báo an toàn theo tiêu chuẩn EN ISO 11684 đối với tất cả các máy móc làm đất dẫn động bằng PTO. |
| Vương quốc Anh | Quy định về an toàn máy móc của Vương quốc Anh năm 2008 · PUWER 1998 | Việc đánh dấu UKCA là bắt buộc sau Brexit; các nghĩa vụ PUWER yêu cầu bảo vệ hoàn toàn đầu vào PTO và rôto máy cày; nên kiểm tra trước khi làm việc và ghi chép bảo dưỡng đối với thiết bị thuê. |
| Hoa Kỳ | ANSI/ASABE S493 · OSHA 29 CFR 1928.57 | Tiêu chuẩn ASABE quy định thiết kế và bảo vệ máy xới đất và máy cày quay; quy định nông nghiệp của OSHA yêu cầu phải có tấm chắn trục PTO nguyên vẹn trong suốt quá trình hoạt động trên đồng ruộng; các kế hoạch của OSHA cấp tiểu bang có thể áp đặt thêm các yêu cầu khác. |
| Úc | Quy định về An toàn và Sức khỏe Lao động năm 2017 · Cơ quan An toàn Lao động Úc | Các thiết bị vận hành bằng trục truyền động phải đáp ứng các tiêu chuẩn an toàn theo quy định mẫu về an toàn lao động; cơ quan an toàn lao động cấp tiểu bang có thẩm quyền; việc đánh giá rủi ro trước khi sử dụng là bắt buộc theo bộ quy tắc mẫu của Safe Work Australia đối với máy móc và kết cấu. |
| Ấn Độ | BIS IS 4685 · Đạo luật an toàn máy kéo và máy móc nông nghiệp | Tiêu chuẩn BIS IS 4685 quy định về máy xới quay và máy cày; các thiết bị nông nghiệp bán tại Ấn Độ phải đáp ứng các yêu cầu của Cục Tiêu chuẩn Ấn Độ về bảo vệ và hiệu suất; việc đăng ký BIS là bắt buộc đối với nhập khẩu thiết bị nông nghiệp thương mại. |
| Nhật Bản | Tiêu chuẩn JIS B 9726 · Quy định về an toàn máy móc nông nghiệp | Tiêu chuẩn JIS B 9726 quy định các yêu cầu an toàn đối với máy xới đất quay được bán tại Nhật Bản; Nghị định về An toàn Máy móc Nông nghiệp quy định các biện pháp bảo vệ và đảm bảo an toàn cho người vận hành; chứng nhận JFMIA được các nhà phân phối lớn công nhận. |
Các yêu cầu về quy định có thể thay đổi và khác nhau tùy theo từng khu vực pháp lý. Người mua nên xác minh các tiêu chuẩn địa phương hiện hành với cơ quan quốc gia có thẩm quyền trước khi triển khai thiết bị canh tác dẫn động bằng trục truyền động (PTO) cho mục đích thương mại.
Sản phẩm tương thích — Hệ thống canh tác tích hợp
Hộp số máy xới quay EP30 tạo thành trung tâm truyền động của toàn bộ hệ thống truyền động canh tác. Khi kết hợp với máy xới quay phù hợp và trục PTO có công suất tương ứng, người vận hành sẽ có được một hệ thống tích hợp hoàn chỉnh, trong đó mọi thành phần đều được thiết kế cho cùng một cấp công suất — giảm thiểu các vấn đề về khả năng tương thích và đơn giản hóa việc bảo trì sau bán hàng trên toàn bộ chuỗi truyền động.

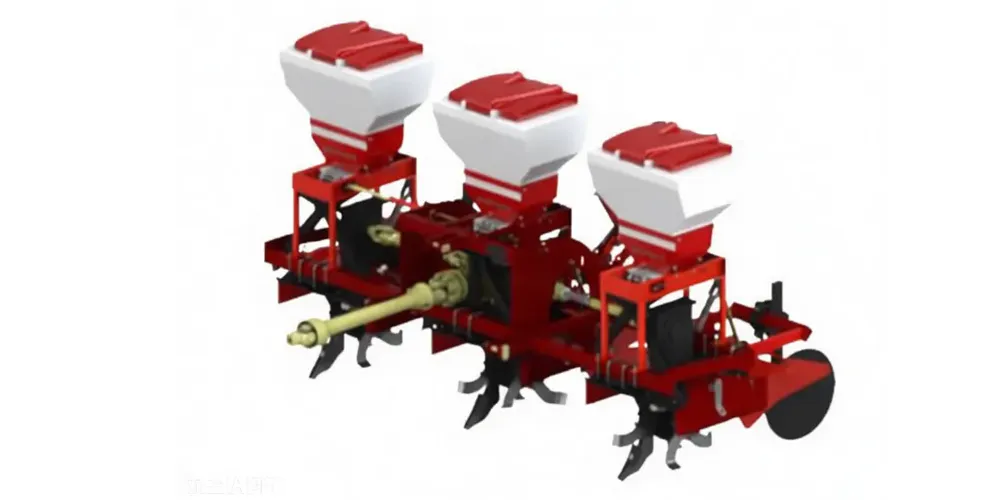

Dụng cụ máy cày quay
Hoàn chỉnh máy xới quay Việc kết hợp thiết bị và hộp số EP30 tạo ra một cụm thiết bị-hộp số đã được kiểm định trước, trong đó tải trọng lưỡi cày, chiều rộng làm việc và tỷ số truyền đều được tối ưu hóa như một hệ thống. Việc tìm nguồn cung ứng thiết bị và hộp số từ cùng một dây chuyền sản xuất giúp giảm rủi ro kỹ thuật khi thiết kế cho một nhiệm vụ canh tác mới, đồng thời đơn giản hóa việc quản lý phụ tùng thay thế cho các nhà phân phối hoạt động tại các thị trường mà sự sẵn có của phụ tùng ảnh hưởng mạnh mẽ đến quyết định mua hàng — bao gồm các vùng canh tác nhỏ ở Nam và Đông Nam Á và Đông Phi.
Trục truyền động PTO
Mỗi lần lắp đặt hộp số máy xới quay EP30 đều yêu cầu... Trục PTO Trục được thiết kế để chịu được công suất đầu vào tối đa 30 HP ở tốc độ 540 vòng/phút giữa đầu ra của máy kéo và đầu vào hộp số 1 3/8 Z6. Trục của chúng tôi cho ứng dụng này có sẵn các phiên bản khớp nối chữ thập tiêu chuẩn và góc rộng, với các tùy chọn ly hợp ma sát để đáp ứng các yêu cầu bảo vệ an toàn CE và UK về chống trượt trên các hệ thống hộp số máy xới quay dẫn động bằng PTO. Việc sử dụng trục có cùng thông số công suất với hộp số đảm bảo rằng điểm yếu nhất trong hệ thống truyền động không bao giờ là chính trục — và ly hợp ma sát, chứ không phải ổ trục đầu vào của hộp số, sẽ hấp thụ bất kỳ sự cố quá tải nào do va chạm với vật cản trong quá trình vận hành trên đồng ruộng.
Thông tin về nhà sản xuất
Với hơn mười năm kinh nghiệm trong kỹ thuật cơ khí ứng dụng đằng sau mỗi sản phẩm, nhà máy này sản xuất một loạt các linh kiện máy móc truyền động và nông nghiệp toàn diện. Danh mục sản phẩm bao gồm hộp số nông nghiệp, bộ giảm tốc bánh răng trục vít, bộ truyền động bánh răng hành tinh, trục PTO, xi lanh thủy lực, bánh răng chính xác, xích con lăn và động cơ điện — tất cả đều được quản lý theo hệ thống chất lượng đạt chứng nhận ISO 9001:2015 với kiểm tra kích thước trong quá trình sản xuất ở mọi giai đoạn gia công quan trọng.
Các cụm hộp số tùy chỉnh cũng được thiết kế và sản xuất theo thông số kỹ thuật của người mua bằng gang dẻo, gang đúc, thép đúc, thép đúc chính xác và nhôm đúc. Các bộ phận cơ khí hỗ trợ — bánh răng, đĩa xích, bộ bánh răng trục vít, puly định thời, trục vít và cả các bộ phận chính xác tiêu chuẩn và phi tiêu chuẩn — được sản xuất tại chỗ, cung cấp cho các nhóm mua sắm một nguồn cung cấp duy nhất có trách nhiệm từ bản vẽ đầu tiên đến khi giao hàng sẵn sàng sử dụng mà không cần phải phối hợp với nhiều nhà cung cấp phụ.
Xưởng
Câu hỏi thường gặp
Câu 1. Chức năng của hộp số máy xới quay là gì và tại sao tỷ số truyền lại quan trọng đối với việc chuẩn bị luống gieo hạt trên một trang trại trồng trọt ở Anh?
Câu 2. Làm thế nào để tìm được hộp số thay thế phù hợp cho hộp số đã bị mòn trên máy xới đất gắn trên máy kéo 30HP ở Úc?
Câu 3. Tôi nên sử dụng loại dầu hộp số nào cho hộp số máy xới quay hoạt động trong điều kiện ruộng lúa ẩm ướt ở các trang trại lúa nhiệt đới Đông Nam Á?
Câu 4. Những bộ phận nào của hộp số máy xới quay thường cần thay thế nhất trên một trang trại rau thương mại ở Bắc Mỹ sau hai mùa sử dụng?
Câu 5. Khi nào thì hộp số máy xới quay phù hợp với máy kéo nhỏ ở Nhật Bản và chiều rộng làm việc thực tế của máy 30 mã lực sử dụng loại hộp số này là bao nhiêu?
Câu 6. Tôi có thể tìm mua phụ tùng hộp số máy xới quay và bộ dụng cụ bảo dưỡng bạc đạn cho máy EP30 ở đâu nếu tôi vận hành máy tại một trang trại vùng sâu vùng xa ở Canada trong mùa gieo trồng vụ xuân?
