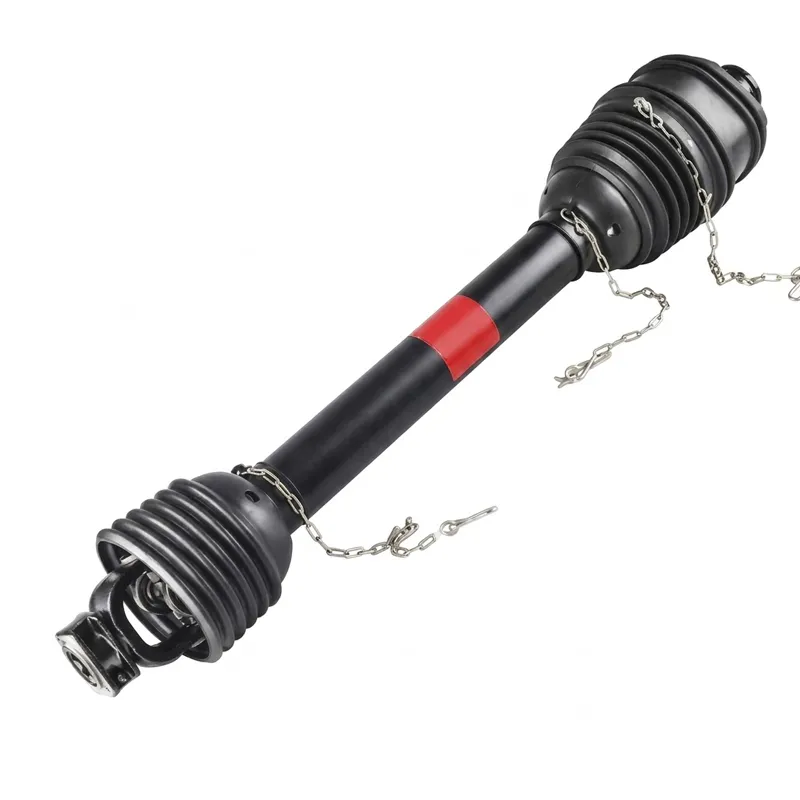

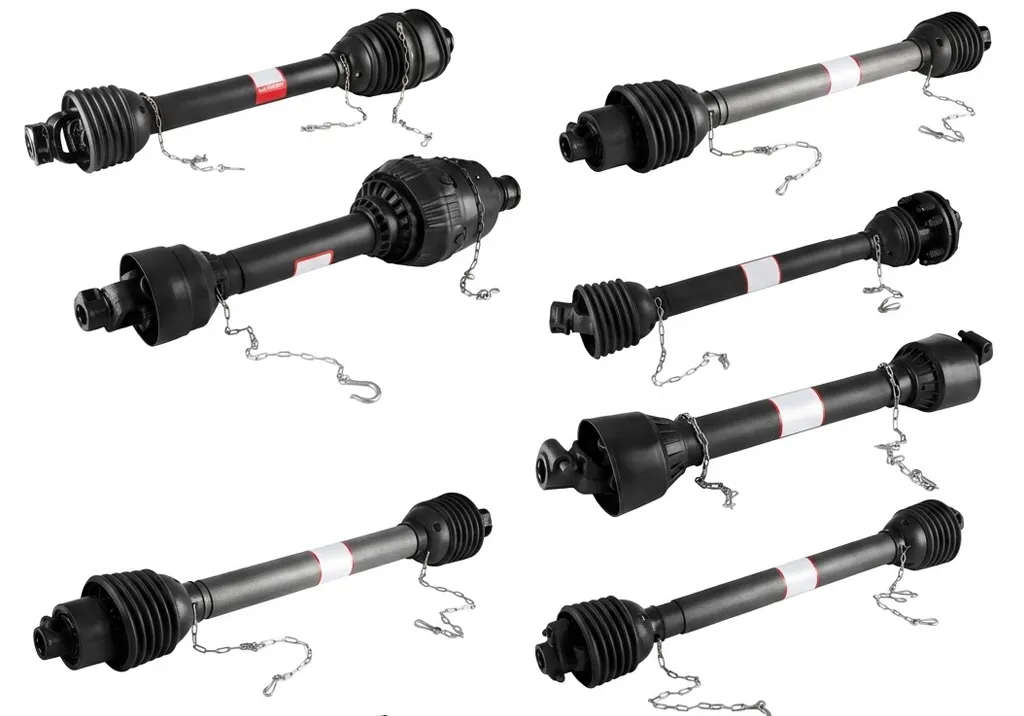

Eje de toma de fuerza para empacadoras de balas redondas, modelos CASE IH

Un alto rendimiento eje de la toma de fuerza de la empacadora redonda Con ejes de transmisión de velocidad constante CAT4 y CAT5 con embrague de fricción — Diseñado para las series RB444, RB454, RB455A, RB464, RB554 y RB564

Compatibilidad del modelo y requisitos de la toma de fuerza

Al seleccionar un eje de la toma de fuerza de la empacadora redondaCASE IH especifica transmisiones de velocidad constante CAT4 para los modelos RB de servicio ligero y CAT5 para las variantes de mayor rendimiento. Todas las configuraciones requieren un embrague de fricción en el extremo del implemento. La entrada estriada del tractor suele ser 1.375-6, aunque también están disponibles combinaciones de estrías de 1,375-21 y 1,750-20 para adaptarse a diferentes salidas de toma de fuerza de tractores en todo el mundo.

Toma de fuerza de velocidad constante — Números de pieza base

La siguiente tabla enumera los números de pieza base para cada uno. eje de la toma de fuerza de la empacadora redonda Configuración CV. Al realizar el pedido, se debe agregar el sufijo del dispositivo implementado al número de pieza base para formar la referencia de ensamblaje completa.

Requisitos de entrada de la empacadora: embragues FT para entrada de 1,375-6 estrías

Cada Eje de toma de fuerza para empacadora El montaje requiere un embrague de fricción (FT) adaptado a la categoría del eje. El embrague absorbe los picos de par repentinos, particularmente comunes cuando el cabezal recolector de la empacadora encuentra hileras densas o material húmedo, protegiendo tanto el eje de la toma de fuerza del tractor como el eje de la toma de fuerza de la empacadora redonday los mecanismos internos de la empacadora contra la sobrecarga.

¿Cómo funciona un eje de toma de fuerza (PTO)?

Si te lo estás preguntando ¿Cómo funciona un eje de toma de fuerza?El eje de transmisión de la toma de fuerza (TDF) del tractor conecta el extremo de la TDF accionado por la caja de cambios del tractor con el eje de entrada del implemento mediante un conjunto telescópico de tubos de perfil interior y exterior, generalmente de sección transversal cuadrada o en forma de estrella, lo que permite que el eje se extienda y se retraiga a medida que cambia la geometría del enganche durante las labores agrícolas. En cada extremo, una junta universal (junta U) compensa la desalineación angular entre el tractor y el implemento.

En las configuraciones de velocidad constante (CV), como las que se utilizan en las empacadoras redondas CASE IH, una junta homocinética central o una disposición de doble cardán reemplaza una junta universal estándar, eliminando las fluctuaciones de velocidad que introducen las juntas universales simples en ángulos de trabajo superiores a aproximadamente 15 grados. Esto es especialmente importante para la eje de la toma de fuerza de la empacadora redonda Porque la velocidad de recogida debe mantenerse constante para producir pacas uniformemente densas y bien formadas. Una velocidad irregular de la transmisión provoca una rotación desigual de la recogida, variaciones en la densidad de las pacas y un desgaste acelerado en el sistema de transmisión de la empacadora.

Un embrague de fricción montado en el eje de entrada de la empacadora proporciona protección contra sobrecargas. Cuando el par supera el umbral de deslizamiento preestablecido del embrague, normalmente debido a un objeto extraño, un golpe repentino de material o un bloqueo, el embrague se desliza momentáneamente, evitando daños a los tubos del eje de transmisión de la toma de fuerza, las juntas universales y el eje de la toma de fuerza de la empacadora redonda Interfaz de la caja de cambios. Una vez eliminada la obstrucción, el embrague se acopla automáticamente, lo que permite reanudar el trabajo de campo sin intervención manual.

Cinco ventajas clave de este eje de toma de fuerza para empacadoras de balas redondas

Partes de un eje de toma de fuerza: lo que necesitas saber.

Comprender las partes principales de un eje de toma de fuerza (PTO) ayuda al pedir repuestos o solucionar problemas en el campo. Un estándar eje de la toma de fuerza de la empacadora redonda El conjunto para su puesta en servicio consta de varios componentes clave que funcionan en secuencia:

Normas de materiales y construcción

Los tubos de perfil utilizados en este eje de la toma de fuerza de la empacadora redonda Los tubos se fabrican a partir de acero al carbono sin costura según la norma DIN 7711 o equivalente, y luego se conforman en frío para obtener el perfil de sección transversal requerido. Este proceso de conformado en frío endurece la superficie del tubo, aumentando su resistencia a la fatiga bajo la carga torsional cíclica característica del funcionamiento de la empacadora, especialmente durante la fase de compresión, cuando la densidad de la bala alcanza su máximo.

Las copas de los cojinetes de la junta universal están fabricadas con acero aleado cementado (normalmente 20CrMnTi o equivalente), rectificadas con tolerancias estrictas y selladas para evitar la pérdida de grasa. Las piezas forjadas de la horquilla están hechas de acero de carbono medio, tratado térmicamente para aumentar su tenacidad. Los discos de fricción del embrague utilizan compuestos metálicos sinterizados seleccionados para ofrecer características de par constantes en un amplio rango de temperaturas, algo importante tanto para el empacado de otoño en el norte de Europa como para la cosecha de verano en el hemisferio sur.

Todas las superficies metálicas exteriores reciben un pretratamiento de fosfato seguido de una imprimación epoxi y una capa superior de poliuretano en un color de alta visibilidad, lo que garantiza la eje de la toma de fuerza de la empacadora redonda Permanece protegido de las inclemencias del tiempo. Las protecciones de seguridad están fabricadas con polietileno de alta densidad (HDPE) estabilizado contra los rayos UV para resistir la exposición al aire libre, los ácidos de los cultivos y el lavado a presión sin agrietarse.

Cómo medir un eje de toma de fuerza y ​​elegir el tamaño correcto.

Es fundamental elegir la longitud correcta. Un eje de transmisión de la toma de fuerza demasiado corto se romperá bajo compresión; uno demasiado largo tocará fondo y puede empujar el sello de la toma de fuerza del tractor o la carcasa de la caja de engranajes de la empacadora. Siga estos pasos al medir para un Sustitución del eje de la toma de fuerza de la empacadora redonda:

1. Acople la empacadora al tractor. en el punto de enganche estándar utilizado durante la operación de campo para medir el eje de la toma de fuerza de la empacadora redonda.
2. Mide la distancia entre la cara del vástago de la toma de fuerza del tractor y la cara del eje de entrada de la empacadora con el enganche en posición de trabajo.
3. Compruebe el recorrido de compresión y extensión.Suba y baje el enganche para determinar la longitud mínima y máxima del eje requerida. La longitud comprimida debe conservar al menos 1/3 del acoplamiento del tubo perfilado, y la longitud extendida debe dejar al menos 1/3 del tubo interior dentro del tubo exterior.
4. Identifique su tipo de splineLa mayoría de las empacadoras CASE IH utilizan un eje estriado de entrada de 1.375-6. Compruébelo contando los dientes del eje estriado en el eje de entrada de la empacadora.
5. Verifique la velocidad de la toma de fuerza (PTO).: compruebe la etiqueta de acoplamiento de la toma de fuerza del tractor (540 o 1000 RPM) y compárela con la velocidad nominal de la transmisión.

Si no está seguro de si su tractor proporciona la potencia de toma de fuerza (PTO) suficiente para el modelo de empacadora CASE IH que ha elegido, consulte la tabla de compatibilidad de modelos que aparece arriba. La RB444 requiere un mínimo de 40 hp (30 kW) en la PTO, mientras que la cortadora de rotor RB454 requiere 100 hp (75 kW); una diferencia significativa que influye tanto en la selección del tractor como en la del eje.

Escenarios de aplicación

Este Eje de toma de fuerza para empacadora de balas redondas Es adecuado para una variedad de sistemas de cultivo y forraje. A continuación, se presentan los principales casos de uso donde la especificación correcta de la transmisión marca una diferencia significativa en la productividad y la vida útil del equipo.

Normativa sobre ejes de toma de fuerza por región

La seguridad de los sistemas de transmisión por toma de fuerza (TDF) se regula de forma diferente en los principales mercados agrícolas. Es importante comprender las normas aplicables en su región antes de operar o importar maquinaria con TDF.

Productos relacionados: soluciones completas para la transmisión.

A eje de la toma de fuerza de la empacadora redonda Es una parte de un sistema de transmisión de potencia más amplio. Combinarlo con la caja de cambios y el conjunto de juntas universales adecuados garantiza que toda la transmisión funcione como una unidad cohesionada con valores de par y intervalos de mantenimiento uniformes.

Caja de cambios agrícola

Nuestra gama completa de reductores agrícolas incluye reductores de entrada para empacadoras, segadoras, rastrillos y otros implementos. La compatibilidad entre el estriado de entrada y el par de apriete del reductor y el eje de la toma de fuerza garantiza la integración del sistema, desde el extremo de la toma de fuerza del tractor hasta el mecanismo de trabajo. Suministro integral para toda la transmisión.

Junta universal

Juntas universales de repuesto compatibles con ejes de las categorías CAT3, CAT4 y CAT5. Tanto si necesita un kit de cojinetes de repuesto para una junta universal para un mantenimiento rutinario como un conjunto completo de horquilla y cruceta, seleccionar una junta universal para el eje de la toma de fuerza con el diámetro de muñón y las dimensiones de la copa del cojinete correctos garantiza que el conjunto de la transmisión cumpla con su especificación de par nominal sin generar tensiones por desalineación.

Sobre nosotros: más de 10 años en la transmisión de energía agrícola.

Con más de una década de experiencia práctica en la fabricación de transmisión de potencia mecánica, nuestra planta produce una amplia cartera de componentes que sirven tanto al mercado agrícola como al industrial. Nuestra gama de productos abarca cajas de engranajes agrícolas, reductores de engranajes helicoidales, transmisiones de engranajes planetarios, eje de la toma de fuerza de la empacadora redonda Conjuntos, cilindros hidráulicos, engranajes, cadenas y motores: todo ello fabricado en un entorno de producción con certificación ISO 9001:2015.

Además de los artículos estándar del catálogo, diseñamos y fabricamos una amplia gama de cajas de engranajes y conjuntos en hierro dúctil, hierro fundido, acero fundido, acero fundido de precisión y aluminio fundido, así como engranajes, piñones, engranajes helicoidales, poleas, ejes y piezas mecánicas no estándar a medida según los planos del cliente.

Taller

Cómo seleccionar el eje de toma de fuerza adecuado para la empacadora de balas redondas: una guía práctica.

Más allá de la compatibilidad del modelo, varios factores operativos influyen en qué Eje de toma de fuerza para empacadora de balas redondas es la mejor opción a largo plazo para una situación agrícola determinada. Comprender estos factores reduce el riesgo de falla prematura de la transmisión y evita el costo y las interrupciones de una emergencia. Sustitución del eje de la toma de fuerza de la empacadora redonda mitad de temporada.

eje de la toma de fuerza de la empacadora redonda La velocidad es una especificación que a menudo se pasa por alto. La mayoría de las empacadoras de la serie CASE IH RB están diseñadas para funcionar con una toma de fuerza (PTO) de 540 RPM, pero la serie RB también admite entradas de 1000 RPM en ciertos modelos de tractor mediante la configuración de estrías 1.375-21. Si se utiliza una empacadora de 540 RPM con una PTO de tractor de 1000 RPM sin el eje reductor adecuado o con una transmisión incompatible, los mecanismos de la empacadora girarán a una velocidad excesiva y se dañará inmediatamente el sistema de formación de pacas.

Al buscar un eje de la toma de fuerza de la empacadora redonda Para su uso en varios tractores, es decir, cuando los operadores utilizan la misma empacadora con diferentes tipos de ejes de toma de fuerza (por ejemplo, un tractor de 6 estrías y 540 RPM y otro de 21 estrías y 1000 RPM), la solución más segura es un adaptador de eje redondo para la toma de fuerza o un conjunto de eje diseñado específicamente para cada tractor. Adaptar los extremos estriados en el campo con soluciones improvisadas es una causa común de fallas en la transmisión y un riesgo para la seguridad.

Cómo acortar un eje de toma de fuerza cuando no se dispone de una longitud estándar: los conjuntos de ejes telescópicos se pueden acortar cortando los tubos interior y exterior por igual, de modo que se mantengan la distancia de solapamiento y la longitud mínima de acoplamiento. Ambos extremos deben desbarbarse y volver a biselarse después del corte. Esta es una tarea de taller, no una reparación en campo; y para las empacadoras CASE IH que utilizan transmisiones de velocidad constante, siempre es preferible pedir la longitud correcta desde el principio.

Preguntas frecuentes
